Manuel de réparation de la Toyota Prius 2018: Actionneur "A" d'obturateur d'air de grille actif bloqué en position fermée (P059F73,P05A072)
DESCRIPTION

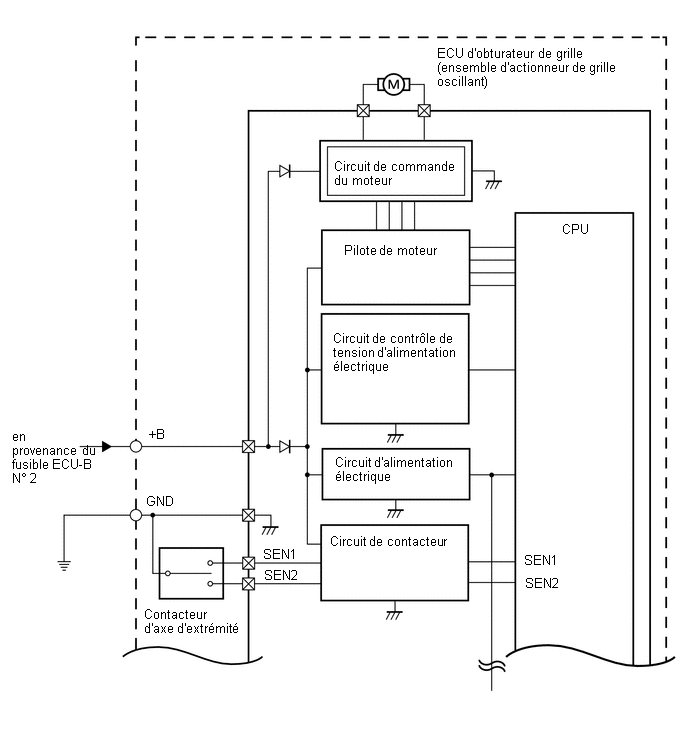

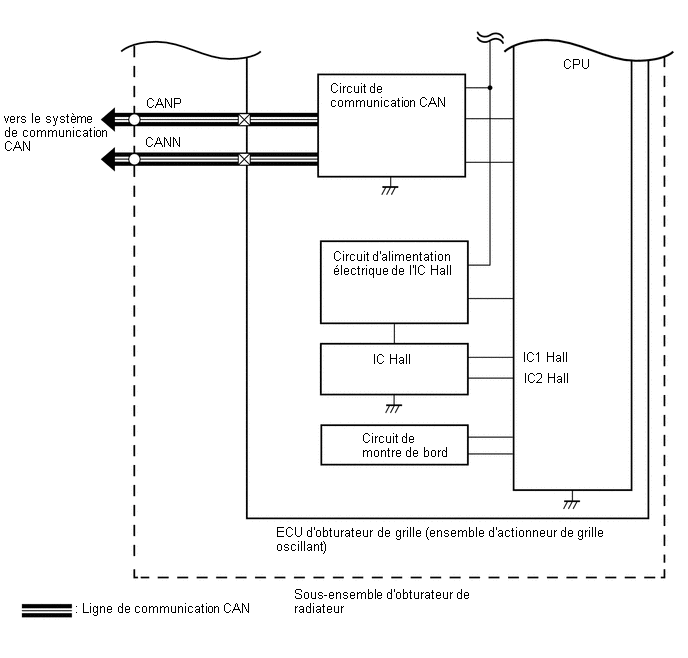

Le système de calandre se compose du sous-ensemble d'obturateur de radiateur et de l'ensemble d'actionneur de grille oscillant.
Lorsque certaines conditions du véhicule sont remplies, le système d'obturateur de calandre actionne l'ensemble d'actionneur de grille oscillant pour ouvrir et fermer le sous-ensemble d'obturateur de radiateur et commander le volume d'air qui passe par l'ensemble de radiateur vers le compartiment moteur. Cela se traduit par l'augmentation de l'efficacité thermique et de l'économie de carburant en raison de la réduction de la traînée aérodynamique. Cette commande est effectuée sur la base des signaux reçus via le système de communication CAN: signal de vitesse du véhicule, signal de température du liquide de refroidissement du moteur, signal de température du liquide de refroidissement de l'inverseur hybride, signal de température ambiante, pression de réfrigérant et signal de demande de rapport de frein (B).
Si l'ECU d'obturateur de calandre (ensemble d'actionneur de grille de calandre) détecte un dysfonctionnement dans l'ECU elle-même ou l'une des pièces constitutives mécaniques du système d'obturateur de calandre, elle émet un signal de dysfonctionnement à l'ECM et l'ECM enregistre un DTC.
Liste des commandes
Commande | Description |
---|---|
Commande de fonctionnement du système de fermeture |
L'obturateur de grille se ferme une fois que certaines conditions relatives à la vitesse du véhicule, à la température du liquide de refroidissement du moteur, à la température du liquide de refroidissement de l'inverseur, à la température ambiante et à la pression du réfrigérant sont remplies. |
Commande de fonctionnement du système d'ouverture |
L'obturateur de grille s'ouvre une fois que certaines conditions relatives à la vitesse du véhicule, à la température du liquide de refroidissement du moteur, à la température du liquide de refroidissement de l'inverseur, à la température ambiante et à la pression du réfrigérant sont remplies. |
Commande de fonctionnement du système d'ouverture lié au contacteur d'alimentation en position OFF |
Ouvre l'obturateur de grille lorsque le contacteur d'alimentation est mis en position OFF afin d'éviter que l'obturateur de grille ne de coince lorsque le véhicule est arrêté. |
Fonctionnement d'ouverture/de fermeture du contacteur d'alimentation en position ON (IG) |
Si les conditions de détection d'un DTC sont réunies au cours d'un cycle, la prochaine fois que le contacteur d'alimentation est mis en position ON (IG), un fonctionnement d'ouverture et de fermeture d'obturateur de calandre sera effectué dans le but de déterminer si le dysfonctionnement persiste. |
Commande d'ouverture liée à la position du frein (B) |
Ouvre l'obturateur de grille pour assister le freinage lorsque le frein (B) est sélectionné. Cette commande est neutralisée quand l'obturateur de calandre est en mode de commande d'hiver. |
Mode de commande d'hiver | Arrête l'obturateur de grille dans une position autre que la position complètement fermée et suspend l'opération de l'obturateur de grille pour éviter qu'il ne se retrouve coincé en position fermée lorsque la température ambiante est de 5°C (41°F) maximum. Le mode de commande hivernale est annulé lorsque la température ambiante atteint 10°C (50°F) minimum. |
Opération de nouvel essai |
En cas de détection d'un dysfonctionnement mécanique pendant le fonctionnement de l'obturateur de calandre, l'opération sera re-tentée. |
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | MIL |
Mémoire | Remarque |
---|---|---|---|---|---|---|
P059F73 | Actionneur "A" d'obturateur d'air de grille actif bloqué en position fermée |
Toutes les conditions suivantes sont réunies et l'ECM reçoit un signal de dysfonctionnement 17 fois* (logique de détection à 2 cycle(s)):
|
|
| DTC enregistré |
|
P05A072 |
Actionneur "A" d'obturateur d'air de grille actif bloqué en position ouverte |
Toutes les conditions suivantes sont réunies et l'ECM reçoit un signal de dysfonctionnement 17 fois* (logique de détection à 2 cycle(s)):
|
|
| DTC enregistré |
|
CONSEIL:
*: Tous les 65 ms où l'ECM reçoit un signal de dysfonctionnement du système d'obturateur de calandre (ensemble d'actionneur de grille oscillant), l'ECM considère qu'il a reçu le signal 1 fois. Si l'ECM détecte que le signal de dysfonctionnement a été reçu 17 fois de suite (le signal est transmis en continu pendant environ 1 seconde), il mémorise un DTC.
DESCRIPTION DU CONTROLE
Si l'ECU d'obturateur de calandre (ensemble d'actionneur de grille oscillant) détecte que l'obturateur de calandre s'est arrêté pendant l'opération d'ouverture ou de fermeture, en raison de corps étrangers ou d'un dysfonctionnement, il transmettra un signal de dysfonctionnement à l'ECM, et l'ECM enregistre un DTC.
Condition de détection |
N° de DTC |
---|---|
Opération de fermeture |
P059F73 (Actionneur "A" d'obturateur d'air de grille actif bloqué en position fermée) |
Opération d'ouverture |
P05A072 (Actionneur "A" d'obturateur d'air de grille actif bloqué en position ouverte) |
PROCEDURE DE CONTROLE
DTC correspondants | P059F: Obturateur d'air de grille actif bloqué en position OFF P05A0: Obturateur d'air de grille actif bloqué en position ON |
Capteurs/Pièces constitutives (principaux) requis |
Ensemble d'actionneur de grille oscillant Sous-ensemble d'obturateur de radiateur |
Capteurs/Pièces constitutives (correspondants) requis |
- |
Fréquence de fonctionnement |
En permanence |
Durée |
17 fois |
Fonctionnement MIL |
2 cycle(s) de conduite |
Séquence de fonctionnement | Néant |
CONDITIONS TYPIQUES D'ACTIVATION
P059F
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Tension de la batterie auxiliaire |
10,5 Ã 16 V |
Commande de fermeture d'obturateur d'air de grille actif |
ON |
Dysfonctionnement de la vérification de plage du capteur de vitesse du moteur d'obturateur d'air de grille actif |
N'est pas survenu |
Etat de pause de la commande d'obturateur (*1) |
N'est pas rempli |
Dysfonctionnement du circuit de la commande d'obturateur d'air de grille actif |
N'est pas survenu |
Perte de la communication avec le module de commande hybride |
N'est pas survenu |
Dysfonctionnement du module de commande d'obturateur d'air de grille actif |
N'est pas survenu |
Etat de verrouillage du moteur (*2) |
Remplies |
Premier fonctionnement d'obturateur d'air de grille actif |
Fermé(e) |
L'une des conditions suivantes est remplie |
1 ou 2 |
1. Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
1 fois minimum |
2. Temps écoulé après que la commande d'ouverture d'obturateur d'air de grille actif est actionnée |
0,61 seconde minimum |
Le contrôle se fait en cas d'absence d'enregistrement des DTC suivants |
Néant |
Tension de la batterie auxiliaire |
10,5 Ã 16 V |
Commande d'ouverture d'obturateur d'air de grille actif |
ON |
Dysfonctionnement de la vérification de plage du capteur de vitesse du moteur d'obturateur d'air de grille actif |
N'est pas survenu |
Etat de pause de la commande d'obturateur (*1) |
N'est pas rempli |
Dysfonctionnement du circuit de la commande d'obturateur d'air de grille actif |
N'est pas survenu |
Perte de la communication avec le module de commande hybride |
N'est pas survenu |
Dysfonctionnement du module de commande d'obturateur d'air de grille actif |
N'est pas survenu |
Etat de verrouillage du moteur (*2) |
Remplies |
L'une des conditions suivantes est remplie |
1 ou 2 |
1. Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
1 fois minimum |
2. Temps écoulé après que la commande de fermeture d'obturateur d'air de grille actif est actionnée |
0,61 seconde minimum |
*1: Estimation d'état de pause de la commande d'obturateur |
- |
L'une des conditions suivantes est remplie |
1 ou 2 |
1. Temps écoulé après que la commande de fermeture d'obturateur d'air de grille actif est actionnée |
11 secondes minimum |
2. Temps écoulé après que la commande d'ouverture d'obturateur d'air de grille actif est actionnée |
11 secondes minimum |
*2: Estimation d'état de verrouillage du moteur |
- |
L'une des conditions suivantes est remplie |
1 ou 2 |
1. Toutes les conditions suivantes sont remplies |
- |
Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
Moins de 24 fois |
Période d'impulsions du signal de capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
0,61 seconde minimum |
Période d'impulsions du signal de capteur de vitesse du moteur d'obturateur d'air de grille actif 2 |
0,61 seconde minimum |
2. Toutes les conditions suivantes sont remplies |
- |
Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
24 fois minimum |
Période d'impulsions du signal de capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
0,25 seconde minimum |
Période d'impulsions du signal de capteur de vitesse du moteur d'obturateur d'air de grille actif 2 |
0,25 seconde minimum |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
P059F
Toutes les conditions suivantes sont remplies |
- |
Premier fonctionnement d'obturateur d'air de grille actif |
Fermé(e) |
Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
1 fois minimum |
Toutes les conditions suivantes sont remplies |
- |
Premier fonctionnement d'obturateur d'air de grille actif |
Ouvert(e) |
Nombre d'impulsions de signal du capteur de vitesse du moteur d'obturateur d'air de grille actif 1 |
1 fois minimum |
PERIODE TEST DE CONFIRMATION
- Brancher le Techstream sur le DLC3.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Effacer les DTC (même si aucun DTC n'est enregistré, effectuer la suppression des DTC).
- Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
- Mettre le contacteur d'alimentation en position ON (IG).
- Allumer le Techstream.
- Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Closing Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
- En fonction de l'affichage sur le Techstream, effectuer l'Active Test et
relever la valeur de l'élément de la Data List Shutter Operation Lock
Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.
- Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Opening Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
- En fonction de l'affichage sur le Techstream, effectuer l'Active Test et
relever la valeur de l'élément de la Data List Shutter Operation Lock
Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.

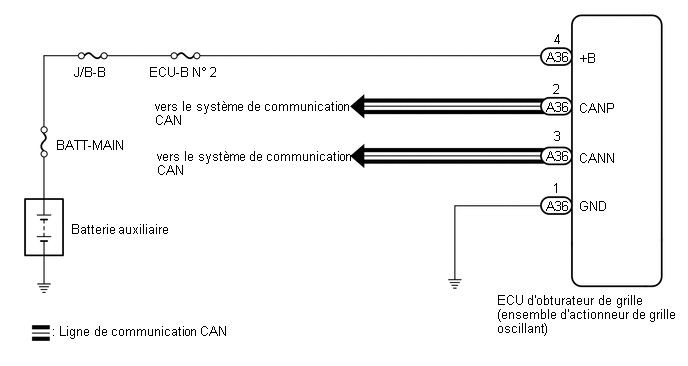

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Afin de garantir une sécurité totale, avant d'effectuer la recherche des pannes ou de déposer l'ensemble d'actionneur de grille oscillante ou le sous-ensemble d'obturateur de radiateur, mettre la commande d'obturateur de grille en mode Entretien.
CONSEIL:
Relever les données d'arrêt sur image à l'aide du Techstream. L'ECM enregistre les informations relatives aux conditions de conduite et au véhicule sous forme de données d'arrêt sur image au moment où un DTC est enregistré. Lors de la recherche de pannes, les données d'arrêt sur image peuvent permettre de déterminer si le véhicule roulait ou non, si le moteur était ou non monté en température, si le rapport air/carburant était pauvre ou riche et elles peuvent permettre de déterminer diverses autres données au moment de l'apparition du dysfonctionnement.
PROCEDURE
1. | EFFECTUER L'OPERATION UTILITY A L'AIDE DU TECHSTREAM (GRILL SHUTTER CONTROL MODE SWITCHING) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Utility / Grill Shutter Control Mode Switching.
Body Electrical > Grill Shutter > Utility
Affichage du tester |
---|
Grill Shutter Control Mode Switching |
(e) En fonction de l'affichage du Techstream, mettre la commande d'obturateur de grille du mode Normal au mode Entretien.
|
2. | VERIFIER L'OBTURATEUR DE CALANDRE (CORPS ETRANGERS ET GLACE) |
(a) Vérifier si la zone autour des obturateurs et des tringles de l'obturateur de calandre ne comportent pas de corps étrangers ou de glace.
OK:
Corps étrangers ou glace.
INCORRECT |
PASSER AU POINT 8 |
|
3. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (GRILLE SHUTTER OPERATION) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Closing Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
Body Electrical > Grill Shutter > Active Test
Ecran de l'Active Test |
---|
Shutter Closing Operation Lock Detection |
Affichage de la Data List |
---|
Shutter Operation Lock Detection Result for Active Test |
(e) En fonction de l'affichage sur le Techstream, effectuer l'Active Test et relever la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.
(f) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Opening Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
Body Electrical > Grill Shutter > Active Test
Ecran de l'Active Test |
---|
Shutter Opening Operation Lock Detection |
Affichage de la Data List |
---|
Shutter Operation Lock Detection Result for Active Test |
(g) En fonction de l'affichage sur le Techstream, effectuer l'Active Test et relever la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.
CONSEIL:
Lorsque la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test est "Normal", cela signifie que le système d'obturateur de calandre est revenu à l'état normal.
INCORRECT |
PASSER AU POINT 6 |
|
4. | SUPPRIMER LES DTC |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(e) Supprimer les DTC.
Powertrain > Engine > Clear DTCs(f) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
|
5. | EFFECTUER L'OPERATION UTILITY A L'AIDE DU TECHSTREAM (GRILL SHUTTER CONTROL MODE SWITCHING) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Utility / Grill Shutter Control Mode Switching.
Body Electrical > Grill Shutter > Utility
Affichage du tester |
---|
Grill Shutter Control Mode Switching |
(e) En fonction de l'affichage du Techstream, faire passer la commande d'obturateur de grille du mode Entretien au mode Normal.
(f) Vérifier les DTC et s'assurer que le DTC B1333 n'est pas émis.
Body Electrical > Grill Shutter > Trouble CodesSUIVANT |
FIN |
6. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (SWING GRILLE ACTUATOR ASSEMBLY OPERATION) |
(a) Déposer le sous-ensemble d'obturateur de radiateur.
Cliquer ici
(b) Déposer l'ensemble d'actionneur de grille oscillant.
Cliquer ici
(c) Rebrancher le connecteur d'ensemble d'actionneur de grille oscillant.
(d) Brancher le Techstream sur le DLC3.
(e) Mettre le contacteur d'alimentation en position ON (IG).
(f) Allumer le Techstream.
(g) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Closing Operation Lock Detection.
Body Electrical > Grill Shutter > Active Test
Affichage du tester |
---|
Shutter Closing Operation Lock Detection |
(h) En fonction de l'affichage du Techstream, effectuer l'Active Test et vérifier le fonctionnement de l'ensemble d'actionneur de grille oscillant.
OK:
Le fonctionnement est normal.
(i) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Opening Operation Lock Detection.
Body Electrical > Grill Shutter > Active Test
Affichage du tester |
---|
Shutter Opening Operation Lock Detection |
(j) En fonction de l'affichage du Techstream, effectuer l'Active Test et vérifier le fonctionnement de l'ensemble d'actionneur de grille oscillant.
OK:
Le fonctionnement est normal.
CONSEIL:
Effectuer "Grill Shutter Control Mode Switching and Grill Shutter Initialization" après avoir remplacé l'ensemble d'actionneur de grille oscillant.
Cliquer ici
INCORRECT |
REMPLACER L'ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT |
|
7. | VERIFIER LE SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR (FONCTIONNEMENT D'OBTURATEUR DE CALANDRE) |
(a) Déposer le sous-ensemble d'obturateur de radiateur.
Cliquer ici
(b) Déposer l'ensemble d'actionneur de grille oscillant.
Cliquer ici
(c) Ouvrir et fermer manuellement le sous-ensemble d'obturateur de radiateur et vérifier s'il se déplace librement.
OK:
Le sous-ensemble d'obturateur de radiateur se déplace librement.
CONSEIL:
Effectuer "Grill Shutter Control Mode Switching and Grill Shutter Initialization" après avoir remplacé l'ensemble d'actionneur de grille oscillant et le sous-ensemble d'obturateur de radiateur.
Cliquer ici
OK |
REMPLACER L'ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT |
INCORRECT |
REMPLACER LE SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR |
8. | RETIRER LES CORPS ETRANGERS OU LA GLACE (NETTOYER L'OBTURATEUR DE CALANDRE) |
(a) Eliminer les corps étrangers et/ou la glace de la zone autour des obturateurs et des tringles de l'obturateur de calandre.
|
9. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (GRILLE SHUTTER OPERATION) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Closing Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
Body Electrical > Grill Shutter > Active Test
Ecran de l'Active Test |
---|
Shutter Closing Operation Lock Detection |
Affichage de la Data List |
---|
Shutter Operation Lock Detection Result for Active Test |
(e) En fonction de l'affichage sur le Techstream, effectuer l'Active Test et relever la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.
(f) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Active Test / Shutter Opening Operation Lock Detection / Data List / Shutter Operation Lock Detection Result for Active Test.
Body Electrical > Grill Shutter > Active Test
Ecran de l'Active Test |
---|
Shutter Opening Operation Lock Detection |
Affichage de la Data List |
---|
Shutter Operation Lock Detection Result for Active Test |
(g) En fonction de l'affichage sur le Techstream, effectuer l'Active Test et relever la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test.
OK:
Le message "Normal" s'affiche.
CONSEIL:
Lorsque la valeur de l'élément de la Data List Shutter Operation Lock Detection Result for Active Test est "Normal", cela signifie que le système d'obturateur de calandre est revenu à l'état normal.
INCORRECT |
PASSER AU POINT 6 |
|
10. | SUPPRIMER LES DTC |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Powertrain / Engine / Trouble Codes.
(e) Supprimer les DTC.
Powertrain > Engine > Clear DTCs(f) Mettre le contacteur d'alimentation en position OFF et attendre 30 secondes minimum.
|
11. | EFFECTUER L'OPERATION UTILITY A L'AIDE DU TECHSTREAM (GRILL SHUTTER CONTROL MODE SWITCHING) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Grill Shutter / Utility / Grill Shutter Control Mode Switching.
Body Electrical > Grill Shutter > Utility
Affichage du tester |
---|
Grill Shutter Control Mode Switching |
(e) En fonction de l'affichage du Techstream, faire passer la commande d'obturateur de grille du mode Entretien au mode Normal.
(f) Vérifier les DTC et s'assurer que le DTC B1333 n'est pas émis.
Body Electrical > Grill Shutter > Trouble CodesSUIVANT |
FIN |
Court-circuit à la masse ou coupure dans le circuit de tension de système (P056014)
DESCRIPTION DU CONTROLE La batterie auxiliaire alimente l'ECM en électricité même lorsque le contacteur d'alimentation est en position OFF. Cette alimentation électrique permet au module ECM ...Dérapage de l'actionneur "A" d'obturateur d'air de grille actif (P05A074)
DESCRIPTION Se reporter au DTC P059F73. Cliquer ici N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé MIL Mémoire Remarque ...D'autres materiaux:
Repose
REPOSE PROCEDURE 1. REPOSER LA POIGNEE DE PRISE D'ENTRETIEN
ATTENTION: Porter des gants isolants. REMARQUE: Avant
de reposer la poignée de connecteur de service, s'assurer qu'il ne
reste aucune pièce ni outil et que les bornes et les connecteurs haute
tension sont correctement branchés. ...
Coupure dans le circuit de l'oscillateur de clé électronique de plancher avant (B27A5)
DESCRIPTION L'ECU de
certification (ensemble d'ECU de clé intelligente) génère un signal de
demande et transmet le signal à l'ensemble d'antenne intérieure de clé
électronique n° 1 (plancher avant). Pour que l'ensemble d'antenne
intérieure de clé électronique n° 1 (plancher avant ...
Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Exécuter la procédure suivante pour effectuer la recherche de pannes dans le système de régulateur de vitesse dynamique à radar.
*: Utiliser le Techstream.
PROCEDURE
1. VEHICULE AMENE A L'ATELIER
...
