Manuel de réparation de la Toyota Prius 2018: Arrêt de communication de l'ECU de porte arrière gauche (B2324)

Manuel de réparation de la Toyota Prius 2018 / Source d alimentation electrique, Reseau / Fonctionnement En Reseau / Systeme De Communication Lin / Arrêt de communication de l'ECU de porte arrière gauche (B2324)

DESCRIPTION

Ce DTC est enregistré lorsque la communication LIN entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) s'arrête pendant 10 secondes minimum.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B2324

Arrêt de communication de l'ECU de porte arrière gauche

Absence de communication entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) pendant 10 secondes minimum.
  • Ensemble de moteur de lève-vitre électrique (pour porte arrière gauche)
  • ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
  • Ensemble de bloc de jonction de tableau de bord
  • Faisceau de câbles ou connecteur
  • Fusible DOOR R/L

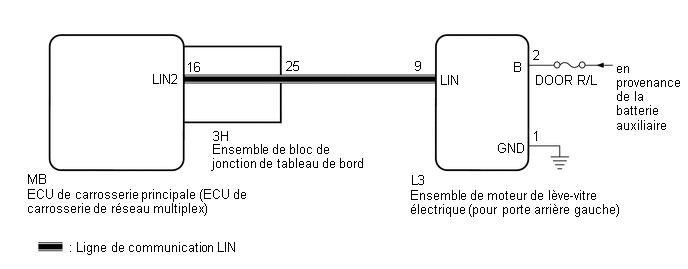

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Cette vérification sert à vérifier la ligne de communication LIN dans l'ensemble de bloc de jonction de tableau de bord qui relie le faisceau de câbles à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) intégrée.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3H-25 - MB-16 (LIN2)

En permanence

En dessous de 1 Ω
INCORRECT

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche))

(a) Débrancher le connecteur L3 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'alimentation de la position ON (IG) à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3H-25 - L3-9 (LIN)

Contacteur d'alimentation en position OFF

En dessous de 1 Ω

L3-9 (LIN) ou 3H-25 - Masse de carrosserie

Contacteur d'alimentation en position OFF

10 kΩ minimum
INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche) - BATTERIE AUXILIAIRE, MASSE DE CARROSSERIE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

L3-2 (B) - L3-1 (GND)

Contacteur d'alimentation en position OFF

11 à 14 V

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

L3-1 (GND) - Masse de carrosserie

En permanence

En dessous de 1 Ω
INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
OK

4.

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour la porte arrière gauche)

(a) Remplacer l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

Cliquer ici

SUIVANT

5.

VERIFIER SI DES DTC SONT EMIS

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Main Body > Clear DTCs

(b) Vérifier à nouveau les DTC.

Body Electrical > Main Body > Trouble Codes

OK:

Le DTC B2324 n'est pas émis.

OK

FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte arrière gauche) ETAIT DEFECTUEUX)
INCORRECT

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
