Manuel de réparation de la Toyota Prius 2018: Limite le mode d'arrêt de communication de module de système de classification d'occupant

DESCRIPTION

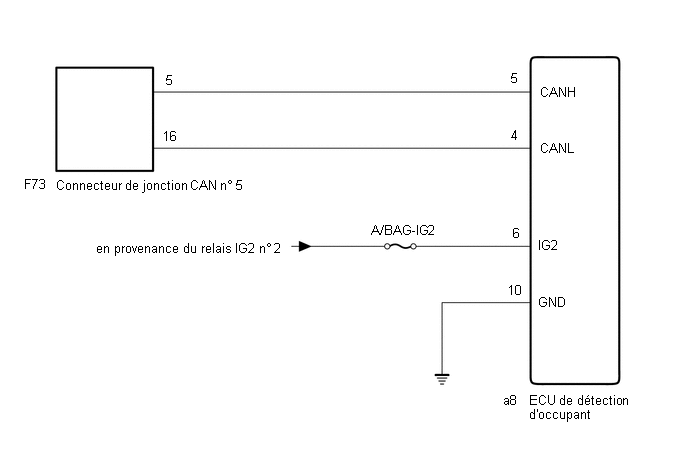

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

  Cliquer ici

• Avant de mesurer la résistance du bus CAN, mettre le contacteur d'alimentation en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé ou les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie auxiliaire et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
• Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

  Cliquer ici

• Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

  Procédure de vérification des DTC: Mettre le contacteur d'alimentation en position ON (IG) et attendre environ 8 secondes minimum.

• Après la réparation, effectuer la vérification du bus CAN, et s'assurer que tous les ECU et capteurs branchés sur le système de communication CAN s'affichent.

  Cliquer ici

• Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

CONSEIL:

• Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
• Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(b) Débrancher le connecteur a8 d'ECU de détection d'occupant.

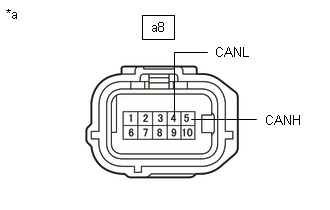

*a Vue avant du connecteur côté faisceau de câbles (vers l'ECU de détection d'occupant)

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

INCORRECT

REPARER OU REMPLACER LES LIGNES SECONDAIRES OU LE CONNECTEUR CAN (ECU DE DETECTION D'OCCUPANT)

OK

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée a8-10 (GND) - Masse de carrosserie Câble débranché de la borne négative (-) de la batterie auxiliaire En dessous de 1 Ω

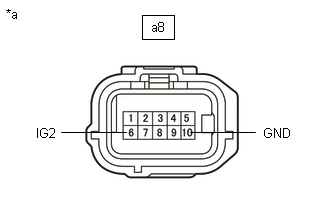

*a Vue avant du connecteur côté faisceau de câbles (vers l'ECU de détection d'occupant)

(b) Rebrancher le câble sur la borne négative (-) de la batterie auxiliaire.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

OK

REMPLACER L'ECU DE DETECTION D'OCCUPANT

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)
