Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de serrure de porte arrière avec moteur sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

système de sonar de détection de distance intelligent*1

Système de guidage au stationnement perfectionné simple*1

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

  • Sous-ensemble de vitre de porte arrière
  • Coulisseau de vitre de porte arrière

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonctionnement de la la fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonction d'avertissement d'ouverture de vitre électrique

*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream: Cliquer ici

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

Cliquer ici

4. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

Cliquer ici

5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

7. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE AVEC JOINT DE VENTILATION DE PORTE ARRIERE N° 2

Cliquer ici

8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

9. DEPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

Cliquer ici

10. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

Cliquer ici

11. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

Cliquer ici

12. DETACHER LE BOURRELET DE PORTE ARRIERE

(a) Débrancher le bourrelet de porte arrière jusqu'à ce que la vis du sous-ensemble de barre de séparation de vitre de porte arrière soit visible.

13. DEPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE

Cliquer ici

14. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

Cliquer ici

15. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

Cliquer ici

16. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

(a) Débrancher le connecteur.

*a

Plaque de déverrouillage

Déposer dans ce sens

(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.

(c) Déplacer l'ensemble de serrure de porte arrière avec moteur vers le bas pour la débrancher de la plaque de déverrouillage du sous-ensemble d'armature de poignée extérieure de porte arrière et déposer l'ensemble de serrure de porte arrière avec moteur.

(d) En cas de réutilisation de l'ensemble de serrure de porte arrière avec moteur:

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte arrière avec moteur.

17. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE

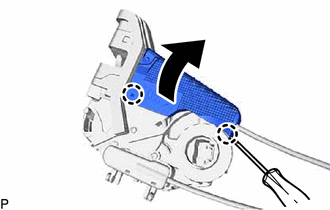

(a) A l'aide d'un tournevis, libérer les 2 griffes pour ouvrir le cache, comme indiqué sur le schéma.

(b) Déposer l'ensemble de câble de commande à distance de verrouillage de porte arrière comme indiqué sur le schéma.

Déposer dans ce sens

18. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE

(a) A l'aide d'un tournevis, libérer les 4 griffes pour ouvrir le cache, comme indiqué sur le schéma.

(b) Déposer l'ensemble de câble de verrouillage intérieur de porte arrière comme indiqué sur le schéma.

Déposer dans ce sens
