Manuel de réparation de la Toyota Prius 2018: Plaque De Passage De Roue Arriere
Pieces Constitutives
PIECES CONSTITUTIVES

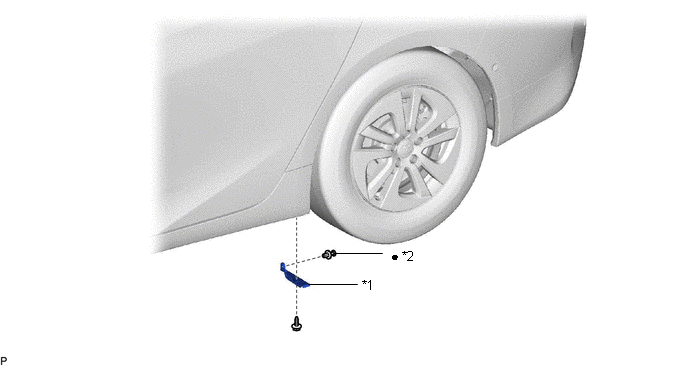

SCHEMA
|
*1 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
*2 | AGRAFE |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
| (a) Déposer l'agrafe. |
|
(b) Déposer la vis et la plaque avant de passage de roue arrière.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
(a) Reposer la plaque avant de passage de roue arrière avec la vis.
(b) Poser une nouvelle agrafe.
