Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE COUVERCLE DE BOITIER DE CONSOLE AVANT

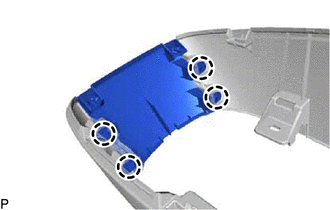

| (a) Engager les 4 griffes pour reposer le cache de boîtier de console avant. |
|
2. REPOSER LE REVETEMENT DE FOND DE BOITIER
| (a) Reposer le revêtement de fond. |
|
3. REPOSER LA POCHE DE BOITIER DE CONSOLE
| (a) Reposer la poche de boîtier de console. |
|
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA POCHE DE BOITIER DE CONSOLE
(a) Déposer la poche de boîtier de console.
2. DEPOSER LE REVETEMENT DE FOND DE BOITIER
(a) Déposer le re ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
(a) Reposer l'ensemble de boîtier de console arrière avec les 6 boulons.
Torque: 13 N·m {133 kgf·cm, 10 ft·lbf} 2. REPOSE ...
D'autres materiaux:
Circuit du servomoteur de commande de volet de sortie d'air (B1443/43)
DESCRIPTION Le
sous-ensemble de servomoteur de volet de radiateur de climatisation n° 1
émet des signaux d'impulsions pour informer l'ensemble d'amplificateur
de climatisation de la position du volet. L'ensemble d'amplificateur de
climatisation active le moteur (normal ou marche arrière) ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A pour côté droit *B
pour côté gauche
*1 ENSEMBLE DE SABOT DE PROTECTION DE PLANCHER N° 1
*2 CACHE DU LONGERON DE PLANCHER ARRIERE GAUCHE
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: En
cas d'appoint à l'aide d'une pipette, s'assurer qu'elle n'a pas été
utilisée avec des huiles minérales, de l'eau ou du liquide de frein
contaminé. Les zones étanches peuvent se détériorer et provoquer d ...
