Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE REMBOURRAGE DE CIEL DE TOIT N° 2
(a) Aligner le rembourrage de ciel de toit n° 2 avec les repères sur l'ensemble de ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
2. REPOSER LE REMBOURRAGE DE CIEL DE TOIT
(a) Aligner le rembourrage de ciel de toit avec les repères sur l'ensemble de ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
3. REPOSER LA PLAQUE DE FIXATION DE CIEL DE TOIT N° 2 GAUCHE (sans toit ouvrant)
(a) Aligner la plaque de fixation de ciel de toit gauche n° 2 avec les repères sur l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
4. REPOSER LA PLAQUE DE FIXATION DE CIEL DE TOIT N° 2 DROIT (sans toit ouvrant)
(a) Aligner la plaque de fixation de ciel de toit droit n° 2 avec les repères sur l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
5. REPOSER L'ENTRETOISE AVANT GAUCHE DE LONGERON (sans toit ouvrant)
(a) Aligner l'entretoise avant gauche de longeron avec les repères sur l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
*c | 5 mm (0,197 po) |
- | - |
6. REPOSER L'ENTRETOISE AVANT DROITE DE LONGERON (sans toit ouvrant)
(a) Aligner l'entretoise avant droite de longeron avec les repères sur l'ensemble de ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
*c | 5 mm (0,197 po) |
- | - |
7. REPOSER LE CABLE DE TOIT N° 1
(a) Appliquer du ruban adhésif en butyle comme indiqué sur le schéma.

*A | sans toit ouvrant |
*B | avec toit ouvrant |
*a | Repère |
- | - |
![]() |
Ruban adhésif en butyle |
- | - |
REMARQUE:
Fixer correctement le ruban adhésif en butyle.
(b) Tourner les 2 connecteurs de pare-soleil dans le sens des aiguilles d'une montre d'environ 90° pour les reposer sur l'ensemble de ciel de toit.

*A | sans toit ouvrant |
*B | avec toit ouvrant |
*a | 90° |
- | - |
![]() |
Sens de rotation | - |
- |
(c) Engager chaque attache.
(d) Aligner le ruban adhésif de repère (A) sur le câble de toit n° 1 avec la languette située à l'avant de l'ensemble de ciel de toit.

*A | sans toit ouvrant |
*B | avec toit ouvrant |
*C | sans système Toyota Safety Sense P |
*D | avec système Toyota Safety Sense P |
*E | avec capteur d'humidité ou capteur de pluie |
*F | avec rétroviseur EC |
*a | Ruban adhésif de repère (A) |
*b | Ruban adhésif de repère (B) |
*c | Ruban adhésif de repère (C) |
*d | Repère |
*e | Zone de réglage |
- | - |
![]() |
Avant | - |
- |
(e) Aligner l'extrémité de chaque ruban adhésif de repère (B) sur le câble de toit n° 1 sur sur chaque encoche d'ensemble de ciel de toit.
(f) avec toit ouvrant:
(1) Aligner le bord du ruban adhésif de repère (C) du câble de toit n° 1 sur les repères de l'ensemble de ciel de toit.
(g) Fixer le câble de toit n° 1 sur le ruban adhésif en butyle.
REMARQUE:
- Fixer correctement le câble de toit n° 1.
- Si l'un des câbles de toit n° 1 est laissé desserré, cela produira un bruit anormal.
- Veiller à fixer le câble de toit n° 1 en le serrant bien.
CONSEIL:
Fixer la longueur supplémentaire du câble de toit n° 1 dans la zone de réglage.
(h) Reposer le câble de toit n° 1 sur l'ensemble de ciel de toit avec le ruban adhésif.

*A | sans toit ouvrant |
*B | avec toit ouvrant |
*C | sans système Toyota Safety Sense P |
*D | avec système Toyota Safety Sense P |
*E | avec capteur d'humidité ou capteur de pluie |
*F | avec rétroviseur EC |
*1 | Câble de toit n° 1 |
- | - |
*a | Correct(e) |
*b | Incorrect(e) |
*c | 15 mm (0,591 po) minimum |
- | - |
![]() |
Ruban adhésif | - |
- |
REMARQUE:
- Appliquer correctement le ruban adhésif aux endroits indiqués.
- Ne pas toucher la surface adhésive lors de l'application du ruban adhésif, afin d'éviter une mauvaise adhérence.
8. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

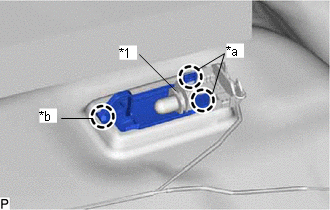

(a) Engager la griffe (B) pour reposer l'ensemble d'éclairage de courtoisie. |
|
(b) Engager les 2 griffes (A) pour reposer le support d'ampoule sur l'ensemble d'éclairage de courtoisie.
9. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2
Cliquer ici
10. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (sans toit ouvrant)
(a) Aligner la plaque isolante de toit n° 2 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
11. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 1 (sans toit ouvrant)
(a) Aligner la plaque isolante de toit n° 1 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.

*a | Colle de fixation chaude |
*b | Repère |
