Manuel de réparation de la Toyota Prius 2018: Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

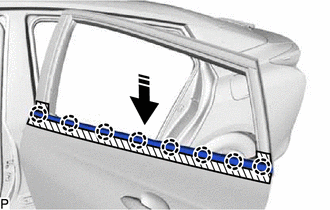

(a) Engager les 8 griffes, comme indiqué sur le schéma afin de reposer un ensemble de moulure de ceinture de sécurité de porte arrière neuve.
 |
Poser dans ce sens |
2. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
3. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE
Cliquer ici
5. RACCORDER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
6. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
7. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2
Cliquer ici
8. REPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE
Cliquer ici
9. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
10. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE AVEC JOINT DE VENTILATION DE PORTE ARRIERE N° 2
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
12. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
13. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
14. REPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
Cliquer ici
15. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
16. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
17. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
