Manuel de réparation de la Toyota Prius 2018: Amplificateur De Climatisation
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*2 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
|
*3 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'amplificateur de climatisation sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Ensemble d'amplificateur de climatisation |
Initialiser le servomoteur (système de climatisation) |
Les DTC sont enregistrés |
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS
Cliquer ici
4. DEPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1
Cliquer ici
5. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
| (a) Déposer la vis. |
|
(b) Libérer le guide pour déposer l'ensemble d'amplificateur de climatisation, comme indiqué sur le schéma.
|
Déposer dans ce sens |
| (c) Débrancher chaque connecteur. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Brancher chaque connecteur.

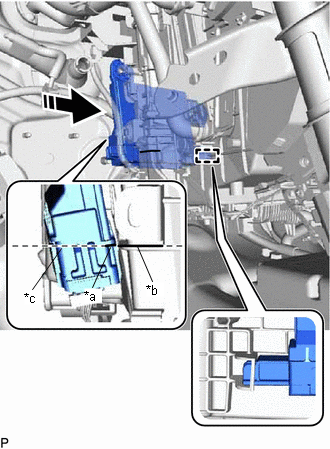

(b) Aligner la nervure de l'ensemble d'amplificateur de climatisation sur la nervure de l'ensemble de bloc de climatisation et engager le guide, comme indiqué sur le schéma.
|
*a | Nervure de l'ensemble d'amplificateur de climatisation |
|
*b | Nervure de l'ensemble de bloc de climatisation |
|
*c | Aligner |
|
Poser dans ce sens |
| (c) Déplacer l'ensemble d'amplificateur de climatisation dans chaque sens indiqué sur le schéma afin de vérifier que le guide est fermement engagé. |
|
(d) Reposer l'ensemble d'amplificateur de climatisation avec la vis.
2. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL INFERIEUR DE COMBINE D'INSTRUMENTS
Cliquer ici
4. REPOSER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
Cliquer ici
5. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
6. SERVOMOTEUR D'INITIALISATION
Cliquer ici
