Manuel de réparation de la Toyota Prius 2018: Avertisseur Sonore De Verrouillage De Porte A Distance
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*A | pour véhicules tout terrain |
- | - |
|
*1 | DOUBLURE D'AILE AVANT GAUCHE |
*2 | AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT GAUCHE
Cliquer ici
2. DEPOSER LA DOUBLURE D'AILE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
3. DEPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE

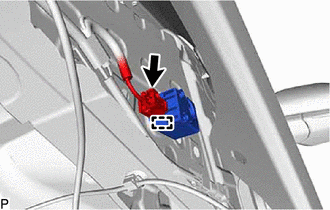

| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache pour déposer l'avertisseur sonore de verrouillage de porte à distance.
Repose
REPOSE
PROCEDURE
1. REPOSER L'AVERTISSEUR SONORE DE VERROUILLAGE DES PORTES A DISTANCE
(a) Engager l'attache pour reposer l'avertisseur sonore de verrouillage de porte à distance.
(b) Brancher le connecteur.
2. REPOSER LA DOUBLURE D'AILE AVANT GAUCHE
CONSEIL:
Procéder de la même manière que pour le côté droit.
Cliquer ici
3. REPOSER LA ROUE AVANT GAUCHE
Cliquer ici
