Manuel de réparation de la Toyota Prius 2018: Contacteur D'eclairage De Seuil De Porte Arriere
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
| (a) A l'aide d'une clé à douille "TORX" T30, déposer la vis. |
|
(b) Débrancher le connecteur pour déposer l'ensemble de contacteur d'éclairage de seuil de porte arrière.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE

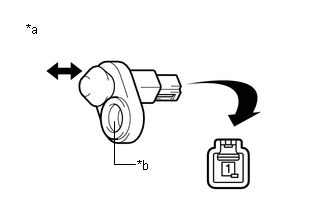

| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte arrière. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE
(a) Brancher le connecteur.
(b) A l'aide d'une clé à douille "TORX" T30, poser l'ensemble de contacteur d'éclairage de seuil de porte arrière avec le boulon.
Torque:
6,3 N·m {64 kgf·cm, 56 in·lbf}
Ampoule De Plafonnier
RemplacementREMPLACEMENT PROCEDURE
1. DEPOSER L'AMPOULE DE PLAFONNIER N° 1 (a)
A l'aide d'un tournevis dont la pointe a été préalablement entourée de
ruban adhésif, libérer les 4 griffes ...
Contacteur D'eclairage De Seuil De Porte Avant
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT
- -
N*m (kgf*cm, lbf*pi): couple de serrage prescrit ...
