Manuel de réparation de la Toyota Prius 2018: Contacteur Principal De Vitre Electrique

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

ENSEMBLE D'ACCOUDOIR AVANT

*2

ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

*3

CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT

Cliquer ici

3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Déposer les 3 vis et l'ensemble de contacteur principal de réseau multiplex.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) S'assurer que la LED s'allume.

(1) Appliquer la tension de la batterie à l'ensemble de contacteur principal de réseau multiplex et s'assurer que la LED s'allume.

OK:

Branchement de la batterie auxiliaire

Condition spécifiée

Borne positive (+) de batterie auxiliaire → 3

Borne négative (-) de batterie auxiliaire → 13

Le LED s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de réseau multiplex.

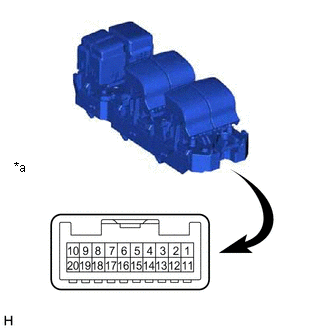

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur principal de réseau multiplex)

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX

(a) Reposer l'ensemble de contacteur principal de réseau multiplex avec les 3 vis.

2. REPOSER LE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVANT AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT

Cliquer ici

3. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

Cliquer ici
