Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CAPTEUR A ULTRASONS LATERAL AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

2. DEPOSER L'AGRAFE DE CAPTEUR A ULTRASONS (avec système d'aide au stationnement intuitif)

Cliquer ici

3. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

4. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE AVANT (avec système d'aide au stationnement intuitif)

Cliquer ici

7. DEPOSER LE CABLE DE COMPARTIMENT MOTEUR N° 3 (avec système d'aide au stationnement intuitif)

(a) sans feux antibrouillards:

(1) Libérer les 10 attaches et déposer le câble de compartiment moteur n° 3.

(b) avec feux antibrouillards:

(1) Libérer les 10 attaches et déposer le câble de compartiment moteur n° 3.

8. DEPOSER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES (avec Toyota Safety Sense P)

Cliquer ici

9. DEPOSER LE BOUCLIER DE PARE-CHOCS AVANT GAUCHE (sans feu antibrouillard)

(a) Déposer les 2 vis.

(b) Libérer la griffe pour déposer l'extension gauche de pare-chocs avant.

10. DEPOSER LE BOUCLIER DE PARE-CHOCS AVANT DROIT (sans feu antibrouillard)

CONSEIL:

Procéder de la même manière pour le côté gauche.

11. DEPOSER L'ENSEMBLE DE FEU ANTIBROUILLARD GAUCHE (avec feu antibrouillard)

Cliquer ici

12. DEPOSER L'ENSEMBLE DE FEU ANTIBROUILLARD DROIT (avec feu antibrouillard)

CONSEIL:

Procéder de la même manière pour le côté gauche.

13. DEPOSER LE DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT

(a) Libérer les 2 griffes pour déposer les 2 dispositifs de retenue de doublure d'aile avant.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

14. DEPOSER LE JOINT ENTRE CAPOT ET PANNEAU D'EXTREMITE AVANT

(a) Détacher le ruban adhésif double face et libérer les 2 agrafes pour déposer le joint entre le capot et le panneau d'extrémité avant.

Ruban adhésif double face

-

-

15. DEPOSER LE SOUS-ENSEMBLE DE CALANDRE

(a) Déposer les 2 vis et les 4 agrafes.

(b) Libérer les 15 griffes comme indiqué sur le schéma pour déposer le sous-ensemble de calandre.

Déposer dans ce sens

16. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 3

(a) Déposer les 2 vis.

(b) Libérer les 3 griffes pour déposer l'entrée d'épurateur d'air n° 3.

17. DEPOSER LA CALANDRE INFERIEURE N° 1

(a) Libérer les 18 griffes comme indiqué sur le schéma pour déposer la calandre inférieure n° 1.

Déposer dans ce sens

18. DEPOSER LE CACHE D'ORIFICE GAUCHE DE PARE-CHOCS AVANT

(a) Libérer les 2 griffes comme indiqué sur le schéma.

*a

Crochet

Déposer dans ce sens

(b) Libérer le crochet pour déposer le cache d'orifice de pare-chocs avant gauche.

19. DEPOSER LE CACHE D'ORIFICE DROIT DE PARE-CHOCS AVANT

CONSEIL:

Procéder de la même manière pour le côté gauche.

20. DEPOSER L'ENSEMBLE D'EMBLEME DE CALANDRE

(a) Vérifier s'il y a des fentes dans les positions indiquées sur le schéma.

CONSEIL:

La procédure de dépose de l'ensemble d'emblème de calandre sera différent en fonction de l'existence de fentes.

*a

Fente

-

-

(b) avec fente:

(1) Appliquer du ruban adhésif de protection autour de l'écrou de ressort.

Ruban adhésif de protection

(2) A l'aide d'une pince coupante (tranchante), faire tourner les 2 écrous de ressort pour aligner les découpes de chaque écrou de ressort, comme indiqué sur le schéma.

*a

90°

*b

Fente

*c

Découpe

-

-

(3) A l'aide d'une pince coupante (tranchante), déformer chaque écrou de ressort, comme indiqué sur le schéma, puis déposer les 2 écrous de ressort.

*a

Découpe

-

-

Pincer

-

-

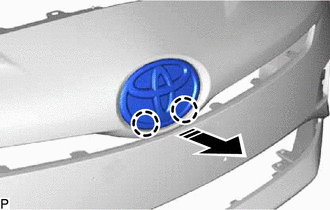

(4) Libérer les 2 griffes et les 2 guides comme indiqué sur le schéma afin de déposer l'ensemble d'emblème de calandre.

Déposer dans ce sens

(c) sans fente (lors du remplacement de l'ensemble d'emblème de calandre):

(1) Appliquer du ruban adhésif de protection autour de l'écrou de ressort.

Ruban adhésif de protection

(2) A l'aide d'une pince coupante (tranchante), découper l'ensemble d'emblème de calandre dans les positions indiquées sur le schéma.

*a

Coupure

(3) Pousser l'ensemble d'emblème de calandre pour déposer les 2 écrous de ressort, comme indiqué sur le schéma.

Pousser dans ce sens

ATTENTION:

Veiller à couvrir les écrous de ressort à l'aide d'un morceau de tissu ou d'un objet équivalent afin d'éviter de les perdre lors de la dépose.

(4) Libérer les 2 griffes, comme indiqué sur le schéma, pour déposer l'ensemble d'emblème de calandre.

Déposer dans ce sens

(d) sans fente (en cas de remplacement du bouclier de pare-chocs avant):

(1) A l'aide d'un poinçon de centrage, créer une dépression dans les positions indiquées sur le schéma.

*1

Ecrou à ressort

-

-

*a

Dépression

*b

Goupille de l'ensemble d'emblème de calandre

*c

Ligne centrale

-

-

CONSEIL:

(2) A l'aide d'une pince coupante (tranchante), faire tourner les 2 écrous de ressort pour aligner les découpes de chaque écrou de ressort, comme indiqué sur le schéma.

*a

90°

*b

Dépression

*c

Découpe

-

-

(3) A l'aide d'une pince coupante (tranchante), déformer chaque écrou de ressort, comme indiqué sur le schéma, puis déposer les 2 écrous de ressort.

*a

Découpe

-

-

Pincer

-

-

(4) Libérer les 2 griffes et les 2 guides comme indiqué sur le schéma afin de déposer l'ensemble d'emblème de calandre.

Déposer dans ce sens

21. DEPOSER LE RENFORT DE FIXATION D'ABSORBEUR D'ENERGIE AVANT GAUCHE

(a) Déposer le renfort de fixation d'absorbeur d'énergie avant gauche comme indiqué sur le schéma.

Déposer dans ce sens

22. DEPOSER LE RENFORT DE FIXATION D'ABSORBEUR D'ENERGIE AVANT DROIT

CONSEIL:

Procéder de la même manière pour le côté gauche.

23. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT

(a) Déposer l'absorbeur d'énergie de pare-chocs avant comme indiqué sur le schéma.

Déposer dans ce sens

24. DEPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT

(a) Déposer les 3 agrafes et l'amortisseur de pare-chocs avant inférieur.

25. RETIRER LE SOUS-ENSEMBLE D'OBTURATEUR DE RADIATEUR

Cliquer ici

26. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT

(a) Libérer les 11 attaches.

(b) Déposer les 8 boulons.

(c) Libérer les 2 guides pour déposer le sous-ensemble de renfort de pare-chocs avant.

27. DEPOSER LE RENFORT DE PARE-CHOCS AVANT N° 2

(a) Déposer les 4 écrous et le renfort de pare-chocs avant n° 2.

28. DEPOSER L'EXTENSION GAUCHE DE PARE-CHOCS AVANT

(a) Déposer les 4 boulons et l'extension de pare-chocs avant gauche.

29. DEPOSER L'EXTENSION DROITE DE PARE-CHOCS AVANT

CONSEIL:

Procéder de la même manière pour le côté gauche.

30. DEPOSER LE SUPPORT LATERAL GAUCHE DE PARE-CHOCS AVANT

(a) Déposer le boulon.

(b) Libérer l'agrafe comme indiqué sur le schéma.

Déposer dans ce sens

(c) Libérer la griffe, comme indiqué sur le schéma, pour déposer le support latéral de pare-chocs avant gauche.

Déposer dans ce sens

31. DEPOSER LE SUPPORT LATERAL DROIT DE PARE-CHOCS AVANT

CONSEIL:

Procéder de la même manière pour le côté gauche.

Depose
