Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte avant, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

système de sonar de détection de distance intelligent*1

Système de guidage au stationnement perfectionné simple*1

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

  • Sous-ensemble de lève-vitre de porte
  • Vitre de porte
  • Coulisseau de vitre de porte

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonctionnement de la la fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonction d'avertissement d'ouverture de vitre électrique

*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream: Cliquer ici

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

3. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT

(a) A l'aide d'un extracteur de moulure, libérer les 3 griffes pour déposer le clip de garniture de poignée intérieure de porte avant.

4. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

(a) Libérer les 3 attaches et les 7 griffes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Libérer le guide pour déposer l'ensemble d'accoudoir avant comme indiqué sur le schéma.

Déposer dans ce sens

5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)

(a) Libérer les 2 attaches et les 4 griffes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Débrancher le connecteur pour déposer l'ensemble de contacteur principal de réseau multiplex avec panneau de base d'accoudoir de porte supérieur avant.

6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

(a) Libérer les 2 attaches et les 4 griffes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Débrancher le connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique avec panneau supérieur de base d'accoudoir de porte avant.

7. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL

Cliquer ici

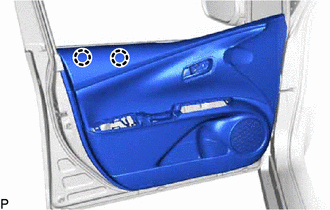

8. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

(a) Appliquer du ruban adhésif de protection sur le panneau de porte avant comme indiqué sur le schéma.

Ruban adhésif de protection

(b) Déposer les 3 vis.

(c) Libérer les 2 agrafes.

(d) A l'aide d'un extracteur d'agrafes, libérer les 10 agrafes.

(e) Tout en tirant le sous-ensemble de panneau d'habillage de porte avant, introduire la main entre le sous-ensemble de panneau d'habillage de porte avant et le panneau de porte avant jusqu'à la zone où les griffes sont engagées.

(f) Tout en tirant vers le bas la partie du bourrelet intérieur de vitre de porte avant indiqué sur le schéma, extraire le sous-ensemble de panneau d'habillage de porte avant pour libérer les 2 griffes.

Placer les mains à cet endroit

(g) A l'aide d'un extracteur d'agrafes, libérer l'agrafe.

(h) Engager les 2 griffes.

(i) Extraire le sous-ensemble de panneau d'habillage de porte avant pour libérer le guide du panneau de porte avant.

(j) Soulever le sous-ensemble de panneau d'habillage de porte avant pour détacher le sous-ensemble de panneau d'habillage de porte avant avec le bourrelet intérieur de vitre de porte avant du panneau de porte avant.

REMARQUE:

Pour éviter d'endommager le guide, soulever le sous-ensemble de panneau d'habillage de porte avant avec le guide libéré.

(k) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant, comme indiqué sur le schéma, pour déposer le sous-ensemble de panneau d'habillage de porte avant.

*1

Ensemble de câble de verrouillage intérieur de porte avant

*2

Ensemble de câble de verrouillage centralisé des portes avant à distance

Déposer dans ce sens

9. DEPOSER LE JOINT DE VENTILATION DE PORTE AVANT

(a) Déposer le joint de ventilation de porte avant du bourrelet intérieur de vitre de porte avant, comme indiqué sur le schéma.

Déposer dans ce sens

10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

(a) Faire glisser le bourrelet intérieur de vitre de porte avant pour le déposer du sous-ensemble de panneau d'habillage de porte avant, comme indiqué sur le schéma.

Déposer dans ce sens

11. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

(a) Libérer les 2 griffes pour déposer le sous-ensemble de poignée intérieure de porte avant.

12. DEPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT

Cliquer ici

13. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR

Cliquer ici

14. DEPOSER LE CACHE D'ORIFICE DE VISITE N° 3 DE PORTE AVANT

(a) Déposer le cache d'orifice de visite n° 3 de porte avant.

15. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

16. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

(a) Tourner l'agrafe de bourrelet de porte avant à 45 degrés et déposer les 3 agrafes de bourrelet de porte avant comme indiqué sur le schéma.

(b) Libérer les 4 agrafes pour déposer le cache d'orifice de visite de porte avant.

17. DEPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

Cliquer ici

18. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

(a) Déposer le bouchon d'orifice.

(b) pour côté conducteur:

(1) Brancher l'ensemble de contacteur principal de réseau multiplex.

(c) pour côté passager avant:

(1) Brancher l'ensemble de contacteur de lève-vitre électrique.

(d) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(e) Mettre le contacteur d'alimentation en position ON (IG).

(f) Déplacer le sous-ensemble de vitre de porte avant de manière à faire apparaître les boulons de la vitre de porte.

(g) Mettre le contacteur d'alimentation en position OFF.

(h) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

(i) pour côté conducteur:

(1) Débrancher l'ensemble de contacteur principal de réseau multiplex.

(j) pour côté passager avant:

(1) Débrancher l'ensemble de contacteur de lève-vitre électrique.

(k) Déposer les 2 boulons.

REMARQUE:

Une fois les boulons déposés, ne laisser pas tomber le sous-ensemble de vitre de porte avant.

(l) Déposer le sous-ensemble de vitre de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte avant.

19. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

(a) Libérer les 2 griffes pour déposer le cache d'orifice de visite de porte avant n° 2.

(b) Débrancher le connecteur.

*a

Boulon provisoire

(c) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte avant risque de tomber et de provoquer des dégâts.

(d) Déposer les 5 boulons.

(e) Déposer l'ensemble de lève-vitre de porte avant.

(f) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte avant.

20. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

(a) Déposer le coulisseau de vitre de porte avant.

21. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

(a) Déposer le boulon.

Déposer dans ce sens

(b) Libérer le guide et déposer le sous-ensemble d'encadrement inférieur de porte arrière comme indiqué sur le schéma.

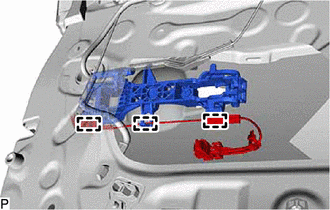

22. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Libérer les 2 griffes.

(b) A l'aide d'un tournevis, débrancher le connecteur.

(c) Libérer les 3 attaches.

(d) Libérer les 2 griffes et déplacer le levier, comme indiqué dans le schéma.

Libérer dans ce sens

(e) Déposer l'ensemble de poignée extérieure de porte avant comme indiqué sur le schéma.

Déposer dans ce sens

23. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

(a) Déposer le bouchon d'orifice.

(b) A l'aide d'une clé à douille "TORX" (T30), desserrer la vis et déposer l'ensemble de barillet de serrure de porte avant.

24. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)

(a) Déposer le bouchon d'orifice.

(b) A l'aide d'une clé à douille T30 "TORX", desserrer la vis.

(c) Libérer les 2 guides et la griffe et déposer le cache de poignée extérieure de porte avant.

25. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT

(a) Libérer les 3 griffes pour enlever la plaquette de poignée extérieure de porte avant.

26. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT

(a) Libérer les 3 guides et la griffe pour déposer la plaquette avant de poignée extérieure de porte arrière.

27. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

Cliquer ici

28. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

*A

Intérieur(e)

*B

Extérieur(e)

(b) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte avant pour libérer la griffe et déposer le sous-ensemble d'armature de poignée extérieure de porte avant.

29. DEPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

(a) Déposer la tige d'ouverture de serrure de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

30. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

(a) Déposer les 3 boulons et l'ensemble de tirant de porte avant.

31. DEPOSER LE BOURRELET DE PORTE AVANT

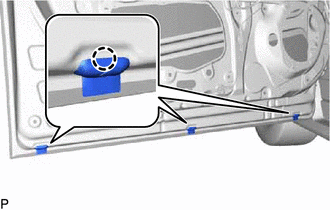

(a) A l'aide d'un extracteur d'agrafes, libérer les 19 agrafes et déposer le bourrelet de porte avant.

32. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

(a) Libérer les 3 griffes puis déposer le garnissage d'encadrement de porte.

33. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

(a) Déposer les 3 boulons, la vis et le sous-ensemble d'encadrement inférieur avant de porte avant.

Boulon

Vis

34. DEPOSER LA VITRE FIXE DE PORTE AVANT

(a) Déposer la vitre fixe de porte avant avec le bourrelet de vitre fixe de porte avant, comme indiqué sur le schéma.

Déposer dans ce sens

(b) Déposer la vitre fixe de fenêtre de porte avant du bourrelet.

35. DEPOSER L'ASSISE DE PANNEAU DE PORTE AVANT

(a) Libérer les 4 griffes pour enlever les 2 coussinets de panneau de porte avant.

36. DEPOSER LE JOINT PARE-POUSSIERE DE PORTE AVANT

(a) Libérer les 3 griffes pour déposer les 3 joints pare-poussière de porte avant.

37. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

Cliquer ici

38. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT

Cliquer ici

39. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE AVANT

Cliquer ici

40. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE AVANT (avec ruban de masquage)

Cliquer ici

41. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT (avec ruban de masquage)

Cliquer ici

42. DEPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE AVANT (avec ruban de masquage)

Cliquer ici

43. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

Cliquer ici

44. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT

Cliquer ici

45. DEPOSER LA MOULURE AVANT D'ENCADREMENT DE VITRE DE PORTE AVANT

Cliquer ici
