Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE

(a) Déposer l'ensemble de couvre-caisse.

2. DEPOSER LA PLAQUE DE PLANCHER ARRIERE N° 1

(a) Déposer la plaque de plancher arrière n° 1.

3. DEPOSER LE DISPOSITIF DE RETENUE DE PLAQUE DE COFFRE

(a) pour côté gauche:

Déposer dans ce sens

(1) Libérer l'agrafe et le guide pour déposer le dispositif de retenue de plaque de coffre, comme indiqué sur le schéma.

(b) pour côté droit:

Déposer dans ce sens

(1) Libérer l'agrafe et le guide pour déposer le dispositif de retenue de plaque de coffre, comme indiqué sur le schéma.

4. DEPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE (sans roue de secours)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre gauche comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre gauche.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

5. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (sans roue de secours)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre droit comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre droit.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

6. DEPOSER LE CAISSON DE PLANCHER DE COFFRE ARRIERE (avec roue de secours compacte)

(a) Déposer le caisson de fond de coffre arrière.

7. DEPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE (avec roue de secours compacte)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre gauche comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre gauche.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

8. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (avec roue de secours compacte)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre droit comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre droit.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

9. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (avec roue de secours classique)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre droit comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre droit.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

10. DEPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE (avec roue de secours classique)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, tout en tirant le caisson de plancher de coffre gauche comme indiqué sur le schéma, tourner l'agrafe pour déposer le caisson de plancher de coffre gauche.

*a	Ruban adhésif de protection
	Tourner dans ce sens
	Déposer dans ce sens

11. DEPOSER LE CACHE D'ORIFICE DE VISITE D'HABILLAGE DE COFFRE

Cliquer ici

12. DEPOSER L'ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES (pour côté arrière)

(a) Déposer les 2 boulons.

(b) Libérer les 2 guides pour déposer les 2 ensembles de gâche de courroie de maintien de bagages.

13. DEPOSER LE CACHE ARRIERE D'HABILLAGE DE COFFRE

(a) Libérer les 4 agrafes et les 2 guides pour déposer le cache arrière d'habillage de coffre, comme indiqué sur le schéma.

Déposer dans ce sens

14. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

(a) Libérer la griffe comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour l'avant et l'arrière.

(b) Libérer les 6 griffes et les 2 guides pour déposer la plaque de seuil de porte avant gauche comme indiqué sur le schéma.

Déposer dans ce sens

15. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

(a) Déposer l'agrafe.

Déposer dans ce sens

(b) Libérer les 2 agrafes pour déposer le panneau d'habillage latéral d'auvent gauche comme indiqué sur le schéma.

16. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

17. DEPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE

(a) Appliquer du ruban adhésif de protection autour du garnissage de montant avant gauche comme indiqué sur le schéma.

Ruban adhésif de protection

(b) Tirer la partie supérieure du garnissage de montant avant gauche vers l'intérieur de l'habitacle pour libérer l'agrafe et le garnissage de montant avant gauche de la base de l'agrafe de garnissage de montant avant.

CONSEIL:

Laisser le garnissage de montant avant gauche pendre de l'agrafe de garnissage de montant avant.

*1	Agrafe de garnissage de montant avant
	Placer les mains à cet endroit
	Déposer dans ce sens

(c) Tout en poussant les languettes de l'agrafe de garnissage de montant avant comme indiqué sur le schéma, le libérer.

*1	Agrafe de garnissage de montant avant
	Déposer dans ce sens

REMARQUE:

L'agrafe de garnissage de montant avant est réutilisable si elle n'est pas endommagée.

(d) Lorsque l'agrafe de garnissage de montant avant ne peut pas être déposée avec les doigts:

(1) Tout en appuyant avec le doigt sur la partie indiquée sur le schéma, déplacer l'agrafe de garnissage de montant avant dans le sens indiqué par la flèche (1) sur le schéma.

Soulever dans ce sens (1)

(2) Tout en tirant sur l'agrafe de garnissage de montant avant dans le sens indiqué par la flèche (2), appuyer sur la partie indiquée sur le schéma à l'aide d'un tournevis et déposer l'agrafe de garnissage de montant avant.

REMARQUE:

Si l'agrafe de garnissage de montant avant est endommagée, la remplacer par un élément neuf.

Tirer dans ce sens (2)

(e) Libérer les 2 guides pour déposer le garnissage de montant avant gauche, comme indiqué sur le schéma.

Déposer dans ce sens

(f) Protéger l'ensemble d'airbag rideau gauche. (1) Couvrir l'ensemble d'airbag rideau gauche avec un morceau de tissu ou de nylon et fixer les extrémités du cache avec du ruban adhésif, comme indiqué sur le schéma. REMARQUE: Couvrir l'ensemble d'airbag rideau avec une housse de protection dès que le garnissage du montant avant gauche est déposé.

*1 Ensemble d'airbag rideau gauche *a Housse de protection *b Ruban adhésif

18. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

(a) Libérer la griffe comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(b) Libérer les 6 griffes et les 3 guides pour déposer la plaque de seuil de porte arrière gauche comme indiqué sur le schéma.

Déposer dans ce sens

19. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

20. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté gauche)

Cliquer ici

21. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

Cliquer ici

22. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

(a) Tirer le garnissage de montant central inférieur gauche dans le sens indiqué par les flèches (1) comme indiqué sur le schéma pour libérer les 2 griffes (A).

*a	Griffe (A)
*b	Griffe (B)
	Placer les mains à cet endroit
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

(b) Tirer le garnissage de montant central inférieur gauche dans le sens indiqué par la flèche (2) comme indiqué sur le schéma pour libérer les 2 griffes (B).

(c) Libérer les 3 agrafes pour déposer le garnissage de montant central inférieur gauche comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

23. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL GAUCHE

(a) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(b) Libérer le guide comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(c) Libérer l'agrafe et les 2 guides pour déposer l'ensemble de garnissage de montant central gauche comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

24. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

25. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

26. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

27. DEPOSER LE GARNISSAGE DE MONTANT AVANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

28. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

29. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

30. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

31. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

32. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

33. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT CENTRAL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

34. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE

Cliquer ici

35. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE GAUCHE

(a) Déposer les 2 agrafes.

Déposer dans ce sens

(b) Libérer la griffe, les 4 agrafes et le guide pour déposer le cache létéral inférieur arrière gauche comme indiqué sur le schéma.

36. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE

(a) Desserrer le boulon pour déposer le sous-ensemble de charnière de dossier de siège arrière gauche.

37. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE

(a) Libérer la griffe comme indiqué sur le schéma.

	Placer les mains à cet endroit
	Déposer dans ce sens

(b) Libérer les 2 agrafes et les 2 guides pour déposer le garnissage latéral de siège arrière gauche comme indiqué sur le schéma.

Déposer dans ce sens

38. DEPOSER L'ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES (pour côté gauche)

(a) Déposer le boulon.

(b) Libérer le guide pour déposer l'ensemble de gâche de courroie de maintien de bagages.

39. DEPOSER LE CROCHET D'ARRIMAGE (pour côté gauche sans système de contrôle d'angle mort)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le crochet d'arrimage, comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Introduire le tournevis ici
	Déposer dans ce sens

40. DEPOSER LE CROCHET D'ARRIMAGE N° 2 (pour côté gauche sans système de contrôle d'angle mort)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer le crochet d'arrimage n° 2, comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Introduire le tournevis ici
	Déposer dans ce sens

41. DEPOSER LE CAPUCHON DE SUPPORT DE COUVRE-CAISSE N° 1 (pour côté gauche avec système de contrôle d'angle mort)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer le capuchon de support de couvre-caisse n° 1, comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Introduire le tournevis ici
	Déposer dans ce sens

42. DEPOSER LE CROCHET DE COUVRE-CAISSE A (pour côté gauche avec système de contrôle d'angle mort)

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer le crochet de couvre-caisse A, comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Introduire le tournevis ici
	Déposer dans ce sens

43. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

Cliquer ici

44. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE

(a) Abaisser le crochet d'habillage de compartiment à bagages n° 2, comme indiqué sur le schéma.

*1 Crochet d'habillage de compartiment à bagages n° 2

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer l'agrafe comme indiqué sur le schéma.

*1	Crochet d'habillage de compartiment à bagages n° 2
*a	Ruban adhésif de protection
*b	Orifice (A)
*c	Agrafe
	Introduire le tournevis ici
	Déposer dans ce sens

CONSEIL:

Introduire le tournevis dans l'orifice (A).

(c) Déposer les 2 vis.

(d) Libérer les 5 griffes, les 2 agrafes et le guide pour déposer l'ensemble de panneau latéral gauche d'habillage de coffre, comme indiqué sur le schéma.

Déposer dans ce sens

-

-

45. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT

(a) Libérer les 5 agrafes comme indiqué sur le schéma afin de déposer l'ensemble de garnissage intérieur latéral gauche de toit.

Déposer dans ce sens

-

-

46. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

47. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

48. DEPOSER LE GARNISSAGE LATERAL DROIT DE SIEGE ARRIERE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

49. DEPOSER L'ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

50. DEPOSER LE CROCHET D'ARRIMAGE (pour côté droit sans système de contrôle d'angle mort)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

51. DEPOSER CROCHET D'ARRIMAGE N° 2 (pour côté droit sans système de contrôle d'angle mort)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

52. DEPOSER LE CAPUCHON DE SUPPORT DE COUVRE-CAISSE N° 1 (pour côté droit avec système de contrôle d'angle mort)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

53. DEPOSER LE CROCHET DE COUVRE-CAISSE A (pour côté droit avec système de contrôle d'angle mort)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

54. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT D'HABILLAGE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

55. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

56. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

Cliquer ici

57. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 1

Cliquer ici

58. DEPOSER LE CACHE DE CAPTEUR (avec capteur d'humidité)

Cliquer ici

59. DEPOSER L'ENSEMBLE DE THERMISTANCE DE CLIMATISATION (avec capteur d'humidité)

Cliquer ici

60. DEPOSER LE CACHE DE CAPTEUR DE PLUIE (avec capteur de pluie)

Cliquer ici

61. DEPOSER LE CAPTEUR DE PLUIE (avec capteur de pluie)

Cliquer ici

62. DEPOSER LE CACHE DE SUPPORT DE RENFORT DE RETROVISEUR INTERIEUR (avec cache de support de renfort de rétroviseur intérieur)

Cliquer ici

63. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec Toyota Safety Sense P)

Cliquer ici

64. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec Toyota Safety Sense P)

Cliquer ici

65. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN

CONSEIL:

Procéder de la même façon pour tous les ensembles de poignée de maintien.

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le cache de poignée de maintien gauche.

*a	Ruban adhésif de protection
	Introduire le tournevis ici

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

(b) Libérer les 2 agrafes comme indiqué sur le schéma pour déposer l'ensemble de poignée de maintien.

Déposer dans ce sens

(c) Déposer les 2 agrafes de la carrosserie du véhicule.

66. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE GAUCHE

CONSEIL:

Procéder de la même manière que pour l'ensemble de poignée de maintien.

67. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour l'ensemble de poignée de maintien.

68. DEPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL (pour côté gauche)

(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes comme indiqué sur le schéma et déposer le cache de support de pare-soleil.

Introduire l'extracteur de moulure à cet endroit

69. DEPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

(a) Déposer les 2 vis.

(b) Tirer l'ensemble de pare-soleil gauche dans le sens indiqué par la flèche (1) indiquée sur le schéma pour le débrancher du support de pare-soleil.

*1	Support de pare-soleil
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

(c) Tirer l'ensemble de pare-soleil gauche dans le sens indiqué par la flèche (2) indiquée sur le schéma pour le déposer.

70. DEPOSER LE SUPPORT DE PARE-SOLEIL GAUCHE

(a) Faire pivoter le support de pare-soleil d'environ 45° et le tirer comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.

*a	45°
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

(b) Libérer les 2 griffes pour déposer le support de pare-soleil.

71. DEPOSER LE CACHE DE SUPPORT DE PARE-SOLEIL (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

72. DEPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

73. DEPOSER LE SUPPORT DE PARE-SOLEIL DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

74. DEPOSER L'ENSEMBLE DE CIEL DE TOIT

(a) pour le côté de la vitre de pare-brise:

(1) Débrancher chaque connecteur.

(b) pour le montant avant côté gauche:

(1) Déposer le cache de protection.

(2) A l'aide d'un extracteur d'agrafes, libérer les 4 attaches.

(3) Débrancher les 2 connecteurs.

(4) Reposer le cache de protection.

(c) pour côté du montant avant droit:

(1) Déposer le cache de protection.

(2) A l'aide d'un extracteur d'agrafes, libérer les 3 attaches.

(3) Débrancher chaque connecteur.

(4) Reposer le cache de protection.

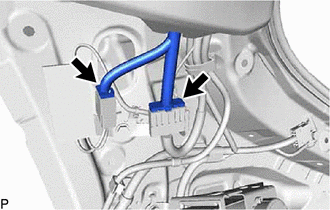

(d) pour côté du montant arrière droit: (1) Débrancher les 2 connecteurs.

(e) pour le côté toit (sans toit ouvrant):

(1) A l'aide d'un extracteur d'agrafes, déposer les 3 agrafes.

(f) pour côté toit (avec toit ouvrant):

*a	Dispositif de fixation	*b	Guide
*c	Attache	-	-

(1) A l'aide d'un extracteur d'agrafes, libérer l'attache.

(2) Débrancher le connecteur.

(3) A l'aide d'un extracteur d'agrafes, déposer les 3 agrafes.

(4) Libérer les 6 dispositifs de fixation et le guide.

(g) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte de coffre, comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager l'ensemble de ciel de toit ou l'intérieur du véhicule.

Déposer dans ce sens
