Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont étédéposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de l'ensemble d'airbag de siège avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
| Dépose/repose du siège du passager avant |
Calibrage du point zéro (système de classification d'occupant) |
|
|
|
Débrancher le câble de la borne négative de la batterie auxiliaire |
Mémoriser l'angle mort de braquage | Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sonar de détection de distance intelligent | |||
|
Système de guidage au stationnement perfectionné simple | |||
|
Système de sécurité préventive | |||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
- Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
REMARQUE:
Si un ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
3. DEPOSER LA POIGNEE DE REGLAGE EN HAUTEUR (pour siège à réglage manuel côté conducteur)
Cliquer ici
4. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON N° 1 (pour siège à réglage manuel)
Cliquer ici
5. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON (pour sièges à réglage manuel)
Cliquer ici
6. DEPOSER LE BOUCHON DE CACHE DE REGLAGE DE SIEGE (pour siège à réglage manuel côté conducteur)
Cliquer ici
7. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT N° 1 (pour siège à réglage électrique)
Cliquer ici
8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE (pour siège à réglage manuel)
pour côté conducteur: Cliquer ici
pour côté passager avant: Cliquer ici
9. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)
Cliquer ici
10. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour sièges à réglage manuel)
pour côté conducteur: Cliquer ici
pour côté passager avant: Cliquer ici
11. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT (pour siège à réglage électrique)
Cliquer ici
12. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
13. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici
14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
pour sièges à réglage manuel: Cliquer ici
pour sièges à réglage électrique: Cliquer ici

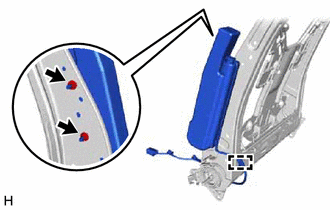

15. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT
ATTENTION:
Lors du stockage de l'ensemble d'airbag de siège avant, veiller à ce que le côté déploiement soit orienté vers le haut.
 |
Côté déploiement |
| (a) Libérer l'attache. |
|
(b) Déposer les 2 écrous et l'ensemble d'airbag de siège avant.
REMARQUE:
- Ne pas réutiliser les écrous.
- S'assurer que le sous-ensemble d'armature de dossier de siège avant n'est pas déformé. En cas de déformation, le remplacer par un élément neuf.
