DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de bobine d'allumage ou de la bougie d'allumage, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien
  • Remplacement de l'ensemble de bobine d'allumage
  • Remplacement de la bougie d'allumage

Vérification après réparation
  • Mauvais ralenti, etc.
  • Fonction de démarrage du moteur, etc.

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1

Cliquer ici

2. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT GAUCHE

Cliquer ici

4. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT DROIT

Cliquer ici

5. DEPOSER LA PROTECTION D'EXTRACTION D'EAU D'AUVENT GAUCHE

Cliquer ici

6. DEPOSER LA PROTECTION D'EXTRACTION D'EAU D'AUVENT DROIT

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT

Cliquer ici

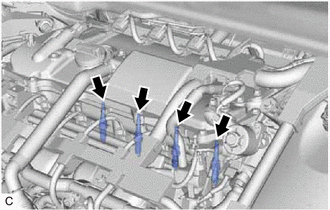

8. DEPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE

(a) Débrancher les 4 connecteurs d'ensemble de bobine d'allumage.

(b) Déposer les 4 boulons et les 4 ensembles de bobine d'allumage du sous-ensemble de cache-soupapes.

REMARQUE:

Si un ensemble de bobine d'allumage a subi un choc ou une chute, la remplacer.

CONSEIL:

Disposer les pièces déposées dans l'ordre correct.

9. DEPOSER LA BOUGIE D'ALLUMAGE

(a) Déposer les 4 bougies d'allumage du sous-ensemble de culasse.

REMARQUE:

Si une bougie d'allumage a subi un choc ou une chute, la remplacer.

CONSEIL:

Disposer les pièces déposées dans l'ordre correct.
