Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur de température de liquide de refroidissement du moteur, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Remplacement du capteur de température du liquide de refroidissement du moteur |
Vérification après réparation |
|
|

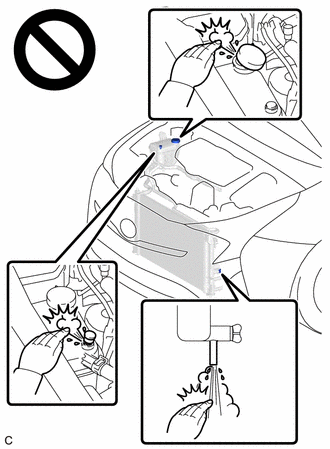

ATTENTION:
Ne pas déposer le bouchon de réservoir, la soupape de décharge d'air (avec soupape de décharge d'air) ou le bouchon de robinet de vidange de radiateur tant que le moteur et l'ensemble de radiateur sont encore chauds. Du liquide de refroidissement du moteur ainsi que de la vapeur, sous pression et à très haute température, peuvent s'échapper et causer de graves brûlures.
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR ARRIERE GAUCHE
Cliquer ici
2. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour moteur)
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
4. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR N° 2
| (a) Débrancher le connecteur du capteur de température du liquide de refroidissement du moteur n° 2. |
|
| (b) Déposer l'agrafe et le capteur de température du liquide de refroidissement du moteur n° 2 de l'ensemble de tuyau de radiateur. REMARQUE: Si le capteur de température du liquide de refroidissement du moteur n° 2 a subi un choc ou une chute, le remplacer. |
|
5. DEPOSER L'ENSEMBLE DE TUYAU EGR
Cliquer ici
6. DEPOSER LE CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
| (a) Débrancher le connecteur du capteur de température du liquide de refroidissement du moteur. |
|

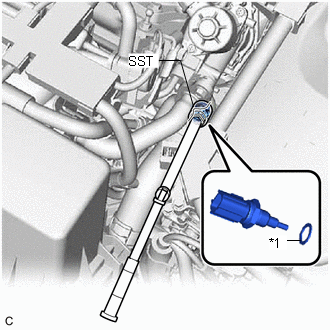

| (b) A l'aide du SST, déposer le capteur de température du liquide de refroidissement du moteur de la sortie d'eau. SST: 09817-33191 REMARQUE: Si le capteur de température du liquide de refroidissement du moteur a subi un choc ou une chute, le remplacer. |
|
(c) Déposer le joint d'étanchéité du capteur de température du liquide de refroidissement du moteur.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*A sauf véhicules tout terrain
*B pour véhicules tout terrain
*1 ENSEMBLE DE TUYAU EGR
*2 CAPTEUR DE TEMPERATURE DU LIQUIDE DE REFRO ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE CAPTEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci- ...
