Manuel de réparation de la Toyota Prius 2018: Retroviseur Interieur (sans Rétroviseur Ec)

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*A

sans système Toyota Safety Sense P

*B

avec système Toyota Safety Sense P

*1

ENSEMBLE DE RETROVISEUR INTERIEUR

*2

CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1

*3

CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité Toyota P)

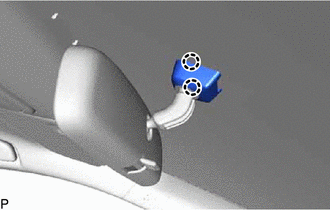

(a) Libérer les 2 griffes et débrancher le cache de socle de rétroviseur intérieur.

(b) Tirer le levier de verrouillage dans le sens indiqué par la flèche (1) sur le schéma puis faire coulisser l'ensemble de rétroviseur intérieur arrière dans le sens indiqué par la flèche (2) pour le déposer.

*a

Levier de verrouillage

Tirer dans ce sens (1)

Déposer dans ce sens (2)

2. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec Toyota Safety Sense P)

Cliquer ici

3. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec Toyota Safety Sense P)

Cliquer ici

4. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité Toyota P)

(a) A l'aide d'une clé à douille "TORX" T20, déposer la vis.

Déposer dans ce sens

(b) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec Toyota Safety Sense P)

(a) Faire coulisser et reposer provisoirement l'ensemble de rétroviseur intérieur comme indiqué sur le schéma.

Poser dans ce sens

(b) A l'aide d'une clé à douille "TORX" T20, reposer l'ensemble de rétroviseur intérieur avec la vis.

Torque:

1,8 N·m {18 kgf·cm, 16 in·lbf}

2. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec Toyota Safety Sense P)

Cliquer ici

3. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec Toyota Safety Sense P)

Cliquer ici

4. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans Toyota Safety Sense P)

(a) Faire coulisser l'ensemble de rétroviseur intérieur arrière, comme indiqué sur le schéma, pour le reposer.

*a

Levier de verrouillage

Poser dans ce sens

REMARQUE:

S'assurer que le levier de verrouillage est correctement engagé.

(b) Engager les 2 griffes pour reposer le cache de socle de rétroviseur intérieur.
