Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces Système d'alerte de sortie de bande de circulation (avec commande de direction)

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

système de sonar de détection de distance intelligent*1

Système de guidage au stationnement perfectionné simple*1

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

Effectuer l'enregistrement de code (système antidémarrage)

  • Système de clé intelligente
  • Système de verrouillage centralisé des portes à distance
  • Le système de commande hybride ne peut pas démarrer.

*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream.

Cliquer ici

PROCEDURE

1. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

2. DEPOSER LE TABLEAU DE BORD SUR SOUS-ENSEMBLE DE RENFORT D'AUVENT N° 3

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD AVEC ECU DE CARROSSERIE PRINCIPALE

(a) Débrancher chaque connecteur.

(b) Libérer l'attache.

(c) Libérer les 2 griffes et tirer vers le bas les 2 leviers de verrouillage pour débrancher les 2 connecteurs comme indiqué sur le schéma.

Déposer dans ce sens

(d) Déposer le boulon et l'écrou.

Boulon

Ecrou

(e) Extraire l'ensemble de bloc de jonction de tableau de bord avec l'ECU de carrosserie principale.

(f) Libérer l'attache.

(g) Libérer l'attache.

Déposer dans ce sens

(h) Libérer les 2 griffes et lever les 2 leviers de verrouillage pour débrancher les 2 connecteurs comme indiqué sur le schéma, puis déposer l'ensemble de bloc de jonction de tableau de bord avec l'ECU de carrosserie principale.

4. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

(a) Déposer le boulon.

Déposer dans ce sens

(b) Libérer la griffe et déposer le support d'attache de faisceau de câbles comme indiqué sur le schéma.

5. DEPOSER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

(a) Appuyer sur la griffe de l'ensemble du bloc de jonction de tableau de bord, comme indiqué sur le schéma, afin de relâcher le verrou.

*1

Ensemble de bloc de jonction de tableau de bord

*2

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Pousser dans ce sens

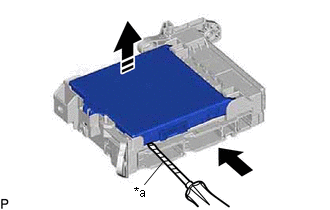

(b) Lorsque le verrou de l'ensemble de bloc de jonction de tableau de bord est relâché, introduire horizontalement un tournevis, dont la pointe a été préalablement entourée de ruban adhésif, entre l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) et l'ensemble de bloc de jonction.

*a

Ruban adhésif de protection

Introduire dans ce sens

Déposer dans ce sens

REMARQUE:

(c) A l'aide du tournevis, soulever avec précaution l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) jusqu'à la position où le connecteur est débranché.

REMARQUE:

Ne pas tordre le tournevis pour soulever l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(d) Soulever l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) comme indiqué par la flèche (1), puis tirer comme indiqué par la flèche (2) sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

REMARQUE:

Ne pas toucher le connecteur de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
