Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE COUVRE-CAISSE

Cliquer ici

2. DEPOSER LA PLAQUE DE PLANCHER ARRIERE N° 1

Cliquer ici

3. DEPOSER LE DISPOSITIF DE RETENUE DE PLAQUE DE COFFRE

Cliquer ici

4. DEPOSER LE CAISSON DE PLANCHER DE COFFRE GAUCHE (sans roue de secours)

Cliquer ici

5. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (sans roue de secours)

Cliquer ici

6. DEPOSER LE CAISSON DE PLANCHER DE COFFRE ARRIERE (avec roue de secours compacte)

Cliquer ici

7. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (avec roue de secours compacte)

Cliquer ici

8. DEPOSER LE CAISSON DE PLANCHER DE COFFRE DROIT (avec roue de secours classique)

Cliquer ici

9. DEPOSER LE CACHE D'ORIFICE DE VISITE D'HABILLAGE DE COFFRE

Cliquer ici

10. DEPOSER L'ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES (pour côté arrière)

Cliquer ici

11. DEPOSER LE CACHE ARRIERE D'HABILLAGE DE COFFRE

Cliquer ici

12. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)

Cliquer ici

13. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL

Cliquer ici

14. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

Cliquer ici

15. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

Cliquer ici

16. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

17. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

18. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

19. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

(a) Débrancher le bourrelet d'habillage d'ouverture de porte arrière droit.

20. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

21. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

22. DEPOSER LE GARNISSAGE LATERAL DROIT DE SIEGE ARRIERE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

23. DEPOSER L'ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES (pour côté droit)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

24. DEPOSER LE CROCHET D'ARRIMAGE (sans système de contrôle d'angle mort)

pour côté droit:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

25. DEPOSER LE CROCHET D'ARRIMAGE N° 2 (sans système de contrôle d'angle mort)

pour côté droit:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

26. DEPOSER LE CAPUCHON DE SUPPORT DE COUVRE-CAISSE N° 1 (avec système de contrôle d'angle mort)

pour côté droit:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

27. DEPOSER LE CROCHET DE COUVRE-CAISSE A (avec système de contrôle d'angle mort)

pour côté droit:

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

28. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT D'HABILLAGE DE COFFRE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

29. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Cliquer ici

30. DEPOSER L'ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

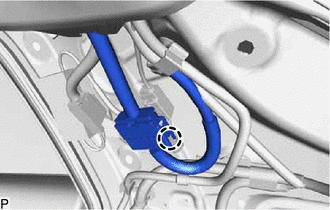

(a) Libérer la griffe.

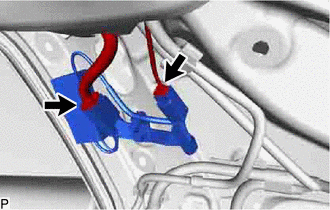

(b) Débrancher les 2 connecteurs.

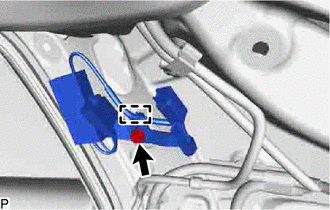

(c) Déposer le boulon.

(d) Libérer le guide pour déposer l'ensemble d'antenne d'amplificateur n° 1.
