Manuel de réparation de la Toyota Prius 2018: Depose

Manuel de réparation de la Toyota Prius 2018 / Exterieur du vehicule / Eclairage (ext) / Ensemble De Phare / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de phare sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Ensemble de pare-chocs avant
  • Angle de détection de capteur à ultrasons
  • Enregistrement de l'angle de détection du capteur à ultrasons
  • Système de sonar de détection de distance intelligent
  • Système de guidage au stationnement perfectionné simple

Changer le mode de commande d'obturateur de calandre et/ou procéder à l'initialisation

Système d'obturateur de calandre

CONSEIL:

PROCEDURE

1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE PHARE

(a) Libérer l'agrafe pour ouvrir le cache, comme indiqué sur le schéma.

Déposer dans ce sens

(b) Appliquer du ruban adhésif de protection autour de l'ensemble de phare comme indiqué sur le schéma.

Ruban adhésif de protection

(c) Débrancher chaque connecteur.

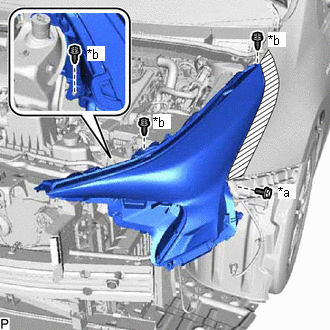

(d) Retirer le boulon et les 3 vis.

*a

Boulon

*b

Vis

(e) Déposer l'ensemble de phares comme indiqué sur le schéma.

Déposer dans ce sens
