Manuel de réparation de la Toyota Prius 2018: Ecu D'avertissement De Distance
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*2 | SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD |
|
*3 | SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 2 |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble d'ECU d'avertissement de distance, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie auxiliaire |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
système de sonar de détection de distance intelligent*1 | |||
|
Système de guidage au stationnement perfectionné simple*1 | |||
|
Système de sécurité préventive | |||
|
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
| |
|
Remplacement de l'ensemble d'ECU d'avertissement de distance |
|
|
|
*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream.
Cliquer ici
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD
Cliquer ici
2. DEPOSER LE SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 2
Cliquer ici

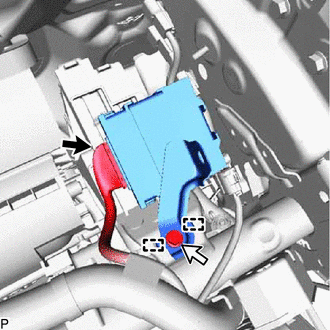

3. DEPOSER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE
| (a) Débrancher le connecteur. |
|
(b) Déposer le boulon.
(c) Libérer les 2 guides pour déposer l'ensemble d'ECU d'avertissement de distance.
Repose
REPOSE
PROCEDURE
1. POSER L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE
(a) Brancher le connecteur.
(b) Engager les 2 guides.
(c) Reposer l'ensemble d'ECU d'avertissement de distance avec le boulon.
2. REPOSER LE SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 2
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
4. EFFECTUER LE CALIBRAGE
Cliquer ici
SST: 09989-00020
