Manuel de réparation de la Toyota Prius 2018: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | CAPTEUR DE VITESSE AVANT DROIT |
*2 | CAPTEUR DE VITESSE AVANT GAUCHE |
|
*3 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT |
*4 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE |
SCHEMA
|
*1 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
*2 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*3 | ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE - ECU DE CONTROLE DE DERAPAGE |
- | - |
SCHEMA
|
*1 | ENSEMBLE D'ECU D'AIDE A LA CONDUITE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS - ECRAN MULTIFONCTION - TEMOIN D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION - SIGNAL SONORE D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION |
|
*3 | ENSEMBLE D'INVERSEUR FEUX DE ROUTE/CROISEMENT - CONTACTEUR DES CLIGNOTANTS |
*4 | ENSEMBLE DE CONTACTEUR AU VOLANT - CONTACTEUR PRINCIPAL D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION - CONTACTEUR DE FONCTIONNEMENT (CONTACTEUR DE PERSONNALISATION) |
|
*5 | ENSEMBLE D'ECU D'AIRBAG - CAPTEUR D'EMBARDEE - CAPTEUR G |
*6 | ECU DE COMMANDE DE VEHICULE HYBRIDE |
|
*7 | DLC3 |
- | - |
SCHEMA
|

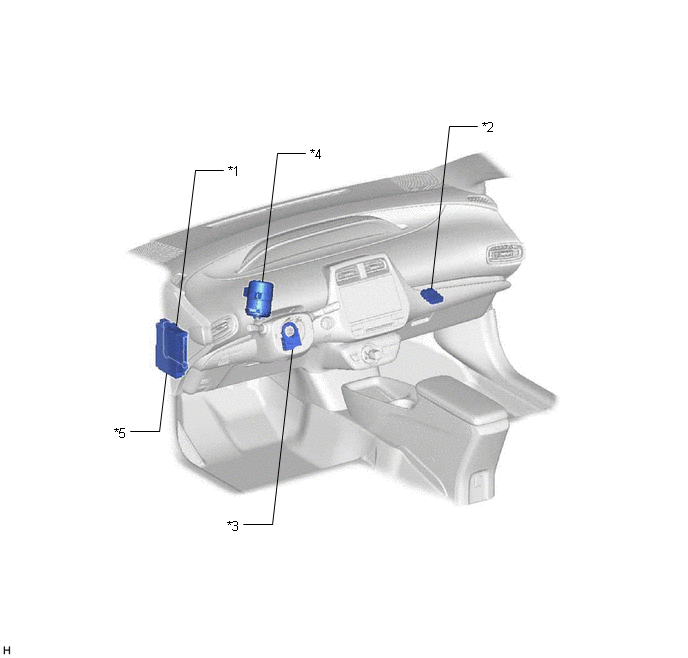

*1 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*2 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
|
*3 | CAPTEUR D'ANGLE DE BRAQUAGE |
*4 | ENSEMBLE D'ECU DE DIRECTION ASSISTEE |
|
*5 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 3 - FUSIBLE ECU-IG1 N° 4 |
- | - |
