Manuel de réparation de la Toyota Prius 2018: Filtre De La Climatisation
Pieces Constitutives
PIECES CONSTITUTIVES

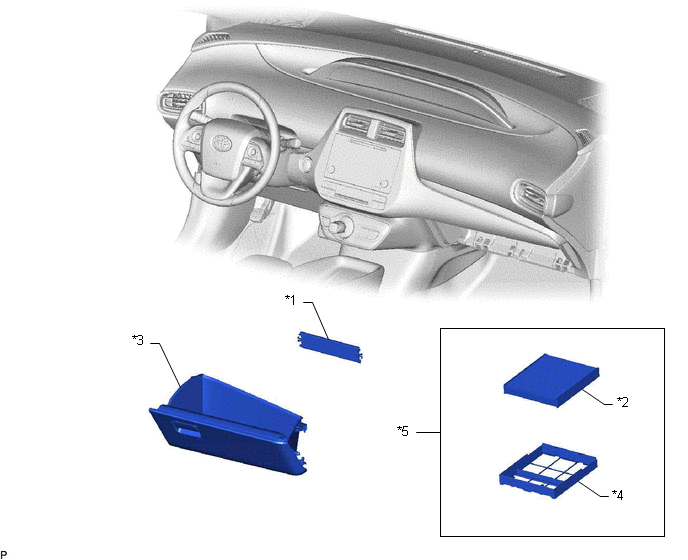

SCHEMA
|
*1 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
*2 | FILTRE DE PURIFICATION D'AIR |
|
*3 | ENSEMBLE DE PORTE DE BOITE A GANTS |
*4 | PIECES CONSTITUTIVES DU BLOC DE REFROIDISSEMENT |
|
*5 | SOUS-ENSEMBLE DE FILTRE A AIR |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
Cliquer ici
2. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
(a) Libérer la griffe et 2 guides comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de déposer la plaque de couvercle de filtre à air.
 |
Déposer dans ce sens (1) |
 |
Déposer dans ce sens (2) |
3. DEPOSER LE FILTRE DE PURIFICATION D'AIR
(a) Déposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
| (b) Libérer les 4 guides pour déposer le filtre de purification d'air des pièces du bloc de refroidissement. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE FILTRE DE PURIFICATION D'AIR
(a) Engager les 2 guides sur la partie de découpe des pièces du bloc de refroidissement puis engager les 2 guides comme indiqué sur le schéma pour reposer le filtre de purification d'air.
|
*a | Découpe |
*b | Nervure |
 |
Reposer dans ce sens (1) |
 |
Reposer dans ce sens (2) |
REMARQUE:
- S'assurer que les repères "UP" sont orientés dans le bon sens avant de reposer le filtre de purification d'air.
- S'assurer qu'il n'y a pas de jeu entre le filtre de purification d'air et les pièces du bloc de refroidissement et que le filtre de purification d'air n'est pas déformé.
(b) Reposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.
|
|
Poser dans ce sens |
REMARQUE:
S'assurer que le repère "UP" est orienté dans le bon sens avant de reposer le sous-ensemble de filtre à air.
2. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR
(a) Engager les 2 guides et la griffe comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de reposer la plaque de couvercle de filtre à air.
|
|
Reposer dans ce sens (1) |
|
|
Reposer dans ce sens (2) |
3. REPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS
Cliquer ici
