Manuel de réparation de la Toyota Prius 2018: La fonction de déverrouillage à l'ouverture de la porte côté conducteur ne fonctionne pas
DESCRIPTION
Si la fonction de déverrouillage à l'ouverture ne fonctionne pas pour la porte du conducteur uniquement, alors que la fonction de verrouillage à l'ouverture fonctionne, le code de demande est transmis correctement par la porte du conducteur. Dans ce cas, il peut y avoir un dysfonctionnement associé au capteur de déverrouillage (branchement entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte du conducteur)).

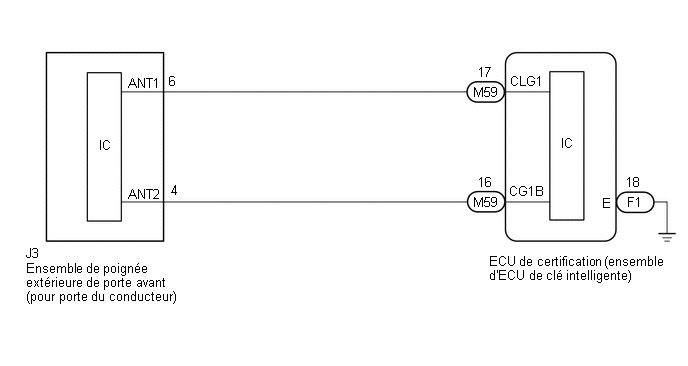

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Le système de clé intelligente (pour fonction d'ouverture) utilise le
système de communication LIN et le système de communication CAN.
Vérifier la fonction de communication en suivant la procédure décrite Ã
la section COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les
pannes dans le système de clé intelligente (pour fonction d'ouverture)
après s'être assuré que les systèmes de communication fonctionnent
correctement.
Cliquer ici
- Pendant l'utilisation du Techstream alors que le contacteur d'alimentation est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
- Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
- Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution.
Cliquer ici
- Après une réparation, s'assurer qu'aucun DTC n'est émis.
PROCEDURE
1. | VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES |
(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.
Cliquer ici
OK:
Les serrures de porte fonctionnent normalement.
INCORRECT |
PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FL DOOR LOCK POS) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
FL Door Lock Pos | Signal de contacteur de détection de déverrouillage de porte avant gauche |
UNLOCK ou LOCK | UNLOCK: Porte avant gauche déverrouillée LOCK: Porte avant gauche verrouillée |
- |
Affichage du tester |
---|
FL Door Lock Pos |
OK:
L'affichage du Techstream change correctement en fonction du verrouillage/déverrouillage de la porte du conducteur.
INCORRECT |
PASSER AU SYSTEME D'ECLAIRAGE (passer au circuit du contacteur de détection de déverrouillage de porte) |
|
3. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (D-DOOR TOUCH SENSOR) |
(a) Mettre le contacteur d'alimentation en position OFF.
(b) Ouvrir et fermer la porte du conducteur.
(c) Avec le sous-ensemble d'émetteur de clé électronique à l'extérieur du véhicule, appuyer sur le contacteur de verrouillage du sous-ensemble d'émetteur de clé électronique pour verrouiller toutes les portes.
(d) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte du conducteur.
(e) S'assurer que la LED du sous-ensemble d'émetteur de clé électronique clignote.
(f) Relever la Data List en suivant les indications du Techstream.

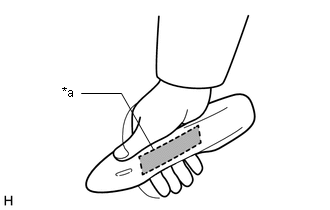

(g) Toucher le capteur de déverrouillage à l'arrière de l'ensemble de poignée extérieure de porte avant (pour porte du conducteur). CONSEIL: Lors de la nouvelle vérification du fonctionnement du capteur de déverrouillage, s'assurer de suivre la procédure à partir de l'étape (a). Body Electrical > Smart Key > Data List
OK: L'affichage du Techstream change correctement en réponse au fonctionnement de l'ensemble de poignée extérieure de porte avant (pour porte du conducteur). |
|
OK |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU CONDUCTEUR)) |
(a) Débrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur J3 d'ensemble de poignée extérieure de porte avant (pour porte du conducteur).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
M59-17 (CLG1) - J3-6 (ANT1) |
En permanence | En dessous de 1 Ω |
M59-16 (CG1B) - J3-4 (ANT2) |
En permanence | En dessous de 1 Ω |
M59-17 (CLG1) ou J3-6 (ANT1) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
M59-16 (CG1B) ou J3-4 (ANT2) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
(d) Rebrancher le connecteur J3 d'ensemble de poignée extérieure de porte avant (pour porte du conducteur).
(e) Rebrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
5. |
VERIFIER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU CONDUCTEUR) (ENTREE DE L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)) |

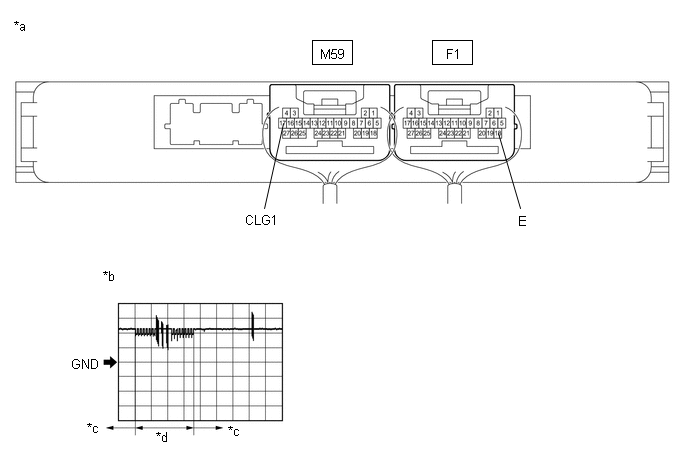

*a | Pièce constitutive avec faisceau de câbles branché (ECU de certification (ensemble d'ECU de clé intelligente)) |
*b | Forme d'onde 1 |
*c | Capteur de déverrouillage non touché |
*d | Capteur de déverrouillage touché |
(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.
OK:
Branchement du tester | Condition |
Réglage de l'appareil | Condition spécifiée |
---|---|---|---|
M59-17 (CLG1) - F1-18 (E) |
Procédure:
| 5 V/DIV., 50 ms/DIV. |
Génération d'impulsions (cf. forme d'onde 1) |
OK |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
INCORRECT |
REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU CONDUCTEUR) |
