Manuel de réparation de la Toyota Prius 2018: La fonction de verrouillage à l'ouverture de la porte côté passager avant ne fonctionne pas

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Antivol / Ouverture Sans Cle / Systeme De Cle Intelligente (pour Fonction D'ouverture) / La fonction de verrouillage à l'ouverture de la porte côté passager avant ne fonctionne pas

DESCRIPTION

Si la fonction de verrouillage à l'ouverture ne fonctionne pas pour la porte du passager avant uniquement, alors que la fonction de déverrouillage à l'ouverture fonctionne, le code de demande est transmis correctement par la porte du passager avant. Dans ce cas, il peut y avoir un dysfonctionnement associé au capteur de verrouillage (branchement entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte du passager avant).

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.

Cliquer ici

OK:

Les serrures de porte fonctionnent normalement.

INCORRECT

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK

2.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-DOOR TRIGGER SWITCH)

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Ouvrir et fermer la porte du passager avant.

(c) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte du passager avant.

(d) Relever la Data List en suivant les indications du Techstream.

(e) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte avant (pour porte passager avant).

CONSEIL:

  • Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage, le toucher avec la paume.
  • Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la procédure à partir de l'étape (a).
Body Electrical > Smart Key > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

P-Door Trigger Switch

Capteur tactile de porte du passager avant (capteur de verrouillage)

ON ou OFF

ON: Capteur tactile de la porte du passager avant (capteur de verrouillage) touché

OFF: Capteur tactile de la porte du passager avant (capteur de verrouillage) non touché

  • Affiche si le capteur de verrouillage est en position ON ou en position OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche uniquement un instant).
  • Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement dans le capteur de verrouillage quand la fonction de verrouillage à l'ouverture ne fonctionne pas.
Body Electrical > Smart Key > Data List

Affichage du tester

P-Door Trigger Switch

CONSEIL:

Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

OK:

L'affichage de Techstream change correctement en réponse au fonctionnement de l'ensemble de poignée extérieure de porte avant (pour porte de passager avant).

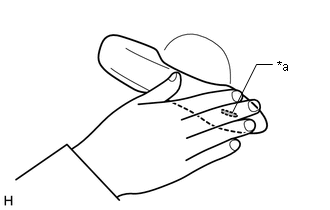

*a

Capteur de verrouillage

OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

INCORRECT

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT))

(a) Débrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur I3 de l'ensemble de poignée extérieure de porte avant (pour porte du passager avant).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M59-15 (CLG2) - I3-6 (ANT1)

En permanence

En dessous de 1 Ω

M59-14 (CG2B) - I3-4 (ANT2)

En permanence

En dessous de 1 Ω

M59-15 (CLG2) ou I3-6 (ANT1) - Masse de carrosserie

En permanence

10 kΩ minimum

M59-14 (CG2B) ou I3-4 (ANT2) - Masse de carrosserie

En permanence

10 kΩ minimum

(d) Rebrancher le connecteur I3 d'ensemble de poignée extérieure de porte avant (pour porte de passager avant).

(e) Rebrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.

VERIFIER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT) (ENTREE DE L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE))

*a

Pièce constitutive avec faisceau de câbles branché

(ECU de certification (ensemble d'ECU de clé intelligente))

*b

Forme d'onde 1

*c

Capteur de verrouillage non touché

*d

Capteur de verrouillage touché

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

OK:

Branchement du tester

Condition

Réglage de l'appareil

Condition spécifiée

M59-15 (CLG2) - F1-18 (E)

Procédure:

  1. Contacteur d'alimentation en position OFF
  2. Sous-ensemble d'émetteur de clé électronique en dehors du véhicule
  3. Toutes les portes sont fermées
  4. Toutes les portes verrouillées à l'aide de la commande à distance

    (sous-ensemble d'émetteur de clé électronique placé à l'extérieur de la zone de détection*)

  5. Capteur de verrouillage de porte du passager avant touché

5 V/DIV., 40 ms/DIV.

Génération d'impulsions

(cf. forme d'onde 1)

*: Pour plus d'informations sur la zone de détection de la fonction d'ouverture, se reporter à la vérification du fonctionnement.

Cliquer ici

OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

INCORRECT

REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU PASSAGER AVANT)
