Manuel de réparation de la Toyota Prius 2018: La fonction de verrouillage à l'ouverture de la porte côté conducteur ne fonctionne pas

DESCRIPTION

Si la fonction de verrouillage à l'ouverture ne fonctionne pas pour la porte du conducteur uniquement, alors que la fonction de déverrouillage à l'ouverture fonctionne, le code de demande est transmis correctement par la porte du conducteur. Dans ce cas, il peut y avoir un dysfonctionnement associé au capteur de verrouillage (branchement entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ensemble de poignée extérieure de porte avant (pour porte du conducteur)).

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Le système de clé intelligente (pour fonction d'ouverture) utilise le système de communication LIN et le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section COMMENT UTILISER LA RECHERCHE DE PANNES. Rechercher les pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.

  Cliquer ici

• Pendant l'utilisation du Techstream alors que le contacteur d'alimentation est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Puis sélectionner le type de véhicule en mode manuel et entrer dans les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.
• Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution.

  Cliquer ici

• Après une réparation, s'assurer qu'aucun DTC n'est émis.

PROCEDURE

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.

Cliquer ici

OK:

Les serrures de porte fonctionnent normalement.

INCORRECT

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Ouvrir et fermer la porte du conducteur.

(c) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte du conducteur.

(d) Relever la Data List en suivant les indications du Techstream.

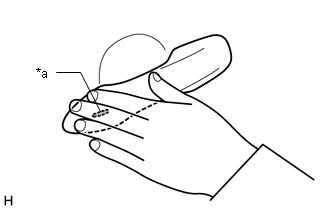

(e) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte avant (pour porte du conducteur). CONSEIL: Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage, le toucher avec la paume. Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la procédure à partir de l'étape (a). Body Electrical > Smart Key > Data List Affichage du tester Objet de la mesure Plage Condition normale Note de diagnostic D-Door Trigger Switch Capteur tactile de porte du conducteur (capteur de verrouillage) ON ou OFF ON: Capteur tactile de la porte du conducteur (capteur de verrouillage) touché OFF: Capteur tactile de la porte du conducteur (capteur de verrouillage) non touché Affiche si le capteur de verrouillage est en position ON ou en position OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche uniquement un instant). Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement dans le capteur de verrouillage quand la fonction de verrouillage à l'ouverture ne fonctionne pas. Body Electrical > Smart Key > Data List Affichage du tester D-Door Trigger Switch CONSEIL: Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite. OK: L'affichage du Techstream change correctement en réponse au fonctionnement de l'ensemble de poignée extérieure de porte avant (pour porte du conducteur).

*a Capteur de verrouillage

OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

INCORRECT

(a) Débrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur J3 d'ensemble de poignée extérieure de porte avant (pour porte du conducteur).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

(d) Rebrancher le connecteur J3 d'ensemble de poignée extérieure de porte avant (pour porte du conducteur).

(e) Rebrancher le connecteur M59 de l'ECU de certification (ensemble d'ECU de clé intelligente).

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

(a) Vérifier la forme d'onde à l'aide d'un oscilloscope.

OK:

*: Pour plus d'informations sur la zone de détection de la fonction d'ouverture, se reporter à la vérification du fonctionnement.

Cliquer ici

OK

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

INCORRECT

REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (POUR PORTE DU CONDUCTEUR)
