Manuel de réparation de la Toyota Prius 2018: Les touches du panneau ne fonctionnent pas

Manuel de réparation de la Toyota Prius 2018 / Audio Video Telematique / Navigation / Ecran Multifonction / Systeme De Navigation / Les touches du panneau ne fonctionnent pas

PROCEDURE

1.

VERIFIER LES CONTACTEURS DU PANNEAU

(a) S'assurer qu'aucun corps étranger n'empêche le fonctionnement des touches.

OK:

Aucun corps étranger.

INCORRECT

RETIRER TOUT CORPS ETRANGER
OK

2.

VERIFIER LE CONTACTEUR DE DIRECTION & DU PANNEAU (VERIFICATION DE FONCTIONNEMENT)

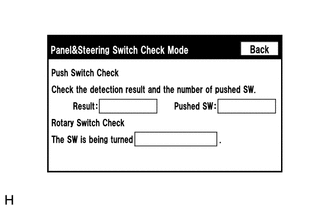

(a) Sélectionner l'écran "Panel & Steering Switch Check Mode". Se reporter à la Vérification du panneau & du contacteur au volant dans la Vérification du fonctionnement.

Cliquer ici

(b) Actionner le contacteur présentant un dysfonctionnement et vérifier si son état s'affiche correctement.

OK:

L'état du contacteur est affiché correctement comme fonctionnant.

OK

REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
