Manuel de réparation de la Toyota Prius 2018: Mode d'arrêt de communication de l'ECU de contrôle de dérapage
DESCRIPTION
Objet de la détection | Symptôme |
Organe incriminé |
---|---|---|
Mode d'arrêt de communication de l'ECU de contrôle de dérapage |
Une ou plusieurs des conditions suivantes sont remplies:
|
|

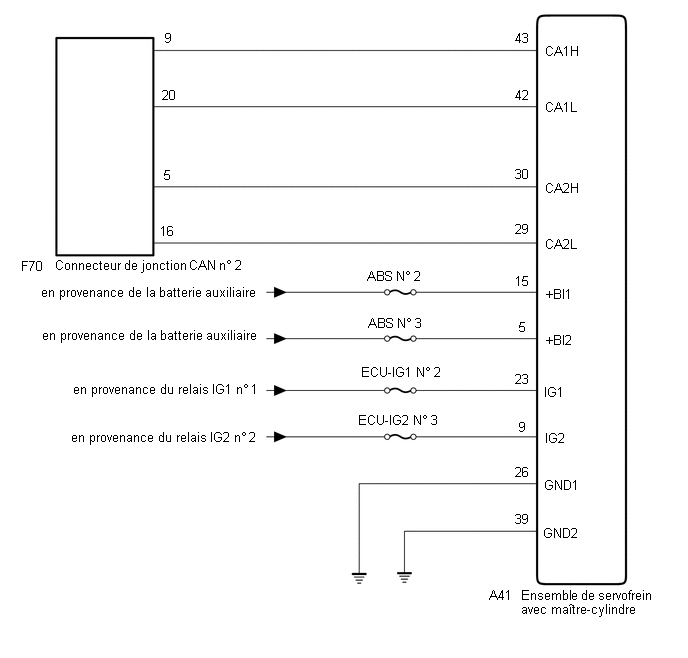

SCHEMA DE CABLAGE
![](/images/books/3059/C348758E05.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Parce que l'ordre de diagnostic est important pour permettre un bon
diagnostic, veiller à procéder à la recherche de pannes en utilisant la
section "Comment utiliser la recherche de pannes" lorsque des DTC
relatifs au système de communication CAN sont émis.
Cliquer ici
- Avant de mesurer la résistance du bus CAN, mettre le contacteur d'alimentation en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé ou les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie auxiliaire et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
- Après avoir mis le contacteur d'alimentation en position OFF, un délai
d'attente avant de débrancher le câble de la borne négative (-) de la
batterie peut être requis. Par conséquent, veiller à lire les mesures de
précaution concernant le débranchement du câble de la borne négative
(-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
- Après avoir effectué les réparations, exécuter la procédure de
vérification des DTC et s'assurer que les DTC ne sont pas à nouveau
émis.
Procédure de vérification des DTC: Mettre le contacteur d'alimentation en position ON (IG) et attendre environ 61 secondes minimum. Mettre le système de moniteur d'angle mort en position ON à l'aide du contacteur principal de moniteur d'angle mort (contacteur ON/OFF), mettre le contacteur principal du régulateur de vitesse en position ON, puis conduire le véhicule à une vitesse d'environ 20 km/h (12 mi/h) pendant environ 5 minutes.
- Après la réparation, effectuer la vérification du bus CAN, et s'assurer
que tous les ECU et capteurs branchés sur le système de communication
CAN s'affichent.
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
CONSEIL:
- Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
- Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.
PROCEDURE
1. | VERIFIER LES DTC (SYSTEME DE FREINAGE A COMMANDE ELECTRONIQUE) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'alimentation en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC / Trouble Codes.
Chassis > ABS/VSC/TRAC > Trouble Codes(e) Vérifier si le DTC C1241, qui indique un dysfonctionnement dans le circuit d'alimentation électrique du système de freinage à commande électronique n'est pas enregistré par le système de freinage à commande électronique.
Résultat:
Résultat | Passer au point |
---|---|
Le DTC C1241 n'est pas émis |
A |
Le DTC C1241 est émis |
B |
B |
![]() |
PASSER A LA PROCEDURE DE DIAGNOSTIC CORRESPONDANT AU DTC EMIS |
|
2. |
RECHERCHER UNE EVENTUELLE COUPURE DE CIRCUIT DANS LES LIGNES DE BUS CAN (LIGNE SECONDAIRE DE L'ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE) |
(a) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
(b) Débrancher le connecteur A41 d'ensemble de servofrein avec maître-cylindre.

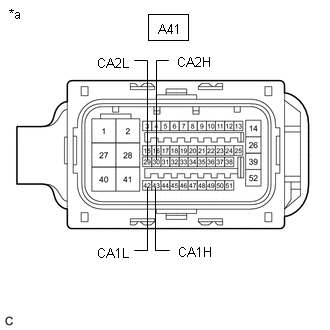

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
INCORRECT |
![]() |
REPARER OU REMPLACER LES LIGNES SECONDAIRES CAN OU LE CONNECTEUR (ENSEMBLE DE SERVOFREIN AVEC MAITRE-CYLINDRE) |
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |

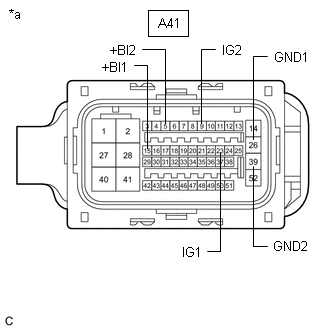

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(b) Rebrancher le câble sur la borne négative (-) de la batterie auxiliaire.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
A41-5 (+BI2) - Masse de carrosserie |
Contacteur d'alimentation en position OFF |
11 Ã 14 V |
A41-15 (+BI1) - Masse de carrosserie |
Contacteur d'alimentation en position OFF |
11 Ã 14 V |
A41-9 (IG2) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
11 Ã 14 V |
A41-23 (IG1) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
11 Ã 14 V |
OK |
![]() |
REMPLACER LE SERVOFREIN AVEC ENSEMBLE DE MAITRE-CYLINDRE |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
