Manuel de réparation de la Toyota Prius 2018: Moulure De Panneau De Bas De Caisse
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
![](/images/books/642/B436022C01.png)
*1 | ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE DE CARROSSERIE |
*2 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
*3 | AGRAFE |
- | - |
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE
(a) Appliquer du ruban adhésif de protection autour de l'ensemble de moulure de panneau de bas de caisse de carrosserie et des portes, comme indiqué sur le schéma.
![](/images/books/642/B436023C01.png)
![]() |
Ruban adhésif de protection |
- | - |
(b) Déposer les 4 agrafes (A).
CONSEIL:
Procéder de la même façon pour toutes les agrafes (A).
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe comme indiqué sur le schéma.
![](/images/books/642/B477375C02.png)
*a | Ruban adhésif de protection |
*b | Agrafe (A) |
![]() |
Introduire le tournevis ici |
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
![]() |
Déposer dans ce sens (3) |
(2) A l'aide d'une pince à bec fin, libérer la griffe pour déposer l'agrafe (A) comme indiqué sur le schéma.
(c) A l'aide d'une pince à bec fin, pousser l'agrafe (B) dans le sens indiqué par les flèches (A), comme indiqué sur le schéma, pour libérer les 2 griffes et déposer l'agrafe (B).
![](/images/books/642/B477376C02.png)
*a | Agrafe (B) |
- | - |
![]() |
Déposer dans ce sens |
- | - |
CONSEIL:
Procéder de la même façon pour toutes les agrafes (B).

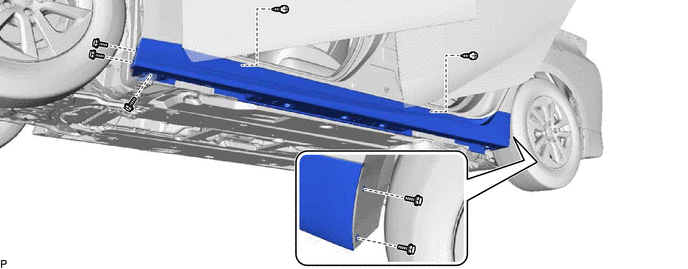

(d) Déposer les 7 vis.
![](/images/books/642/B436025.png)
(e) Libérer les 10 agrafes comme indiqué sur le schéma afin de déposer l'ensemble de moulure de panneau de bas de caisse de carrosserie.
![](/images/books/642/B436026C01.png)
![]() |
Déposer dans ce sens |
- | - |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE MOULURE DE PANNEAU DE BAS DE CAISSE
(a) Engager les 10 agrafes comme indiqué sur le schéma.
![](/images/books/642/B436027C01.png)
![]() |
Poser dans ce sens | - |
- |
(b) Reposer les 7 vis.
(c) Reposer l'ensemble de moulure de panneau de bas de caisse de carrosserie à l'aide de 7 agrafes neuves.
2. REPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
Cliquer ici
