Manuel de réparation de la Toyota Prius 2018: Reglage
REGLAGE
PROCEDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
2. VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE

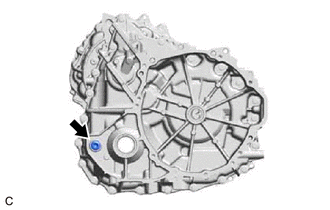

(a) A l'aide d'une clé à douille à six pans de 10 mm, retirer le bouchon de remplissage et le joint d'étanchéité de l'ensemble de boîte-pont de véhicule hybride. |
|

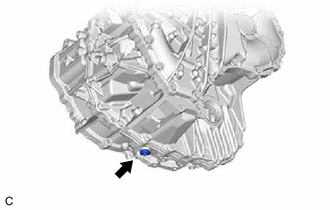

(b) 10 mm à l'aide d'une clé à douille à six pans, déposer le bouchon de vidange et le joint d'étanchéité de l'ensemble de boîte-pont de véhicule hybride et vidanger le liquide de boîte-pont hybride. |
|
(c) A l'aide d'une clé à douille à six pans de 10 mm, reposer le bouchon de vidange et un joint d'étanchéité neuf sur l'ensemble de boîte-pont de véhicule hybride.
Torque:
50 N·m {510 kgf·cm, 37 ft·lbf}
(d) A l'aide d'une clé à douille à six pans de 10 mm, poser provisoirement le bouchon de remplissage et le joint d'étanchéité sur l'ensemble de boîte-pont de véhicule hybride.
CONSEIL:
Réutiliser l'ancien joint d'étanchéité étant donné que le bouchon de remplissage sera à nouveau déposé.
3. AJOUTER DU LIQUIDE DE BOITE-PONT HYBRIDE
(a) A l'aide d'une clé à douille à six pans de 10 mm, retirer le bouchon de remplissage et le joint d'étanchéité de l'ensemble de boîte-pont de véhicule hybride. |
|
(b) Faire l'appoint de liquide de boîte-pont hybride jusqu'à ce que le niveau de liquide de boîte-pont hybride se situe entre 0 à 8 mm (0 à 0,315 po) de la lèvre inférieure de l'ouverture du bouchon de remplissage. [#]
REMARQUE:
- Lors de l'ajout de liquide de boîte-pont hybride, s'assurer que le véhicule est de niveau.
- Utiliser de l'ATF WS d'origine Toyota.
- Veiller à bien introduire la buse de remplissage dans l'ouverture du bouchon de remplissage.
- Veiller à faire l'appoint de liquide de boîte-pont hybride lentement. Si le liquide de boîte-pont hybride est ajouté rapidement, celui-ci peut frapper les pièces internes et rebondir, et du liquide de boîte-pont hybride peut s'écouler par l'ouverture du bouchon de remplissage.
- Veiller à vérifier directement si le niveau de liquide de boîte-pont hybride se situe dans la plage prescrite.
- Le fait de conduire le véhicule avec une quantité excessive ou insuffisante de liquide de boîte-pont hybride peut endommager l'ensemble de boîte-pont de véhicule hybride.
Capacité standard de liquide de boîte-pont hybride (pour référence):
3,6 litres (3,8 pte US, 3,2 pte imp.)
(c) A l'aide d'une clé à douille à six pans de 10 mm, poser provisoirement le bouchon de remplissage et le joint d'étanchéité sur l'ensemble de boîte-pont de véhicule hybride.
CONSEIL:
Réutiliser l'ancien joint d'étanchéité étant donné que le bouchon de remplissage sera à nouveau déposé.
4. VERIFIER LE LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici
5. RECHERCHER UNE EVENTUELLE FUITE DE LIQUIDE DE BOITE-PONT HYBRIDE
6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
