Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES

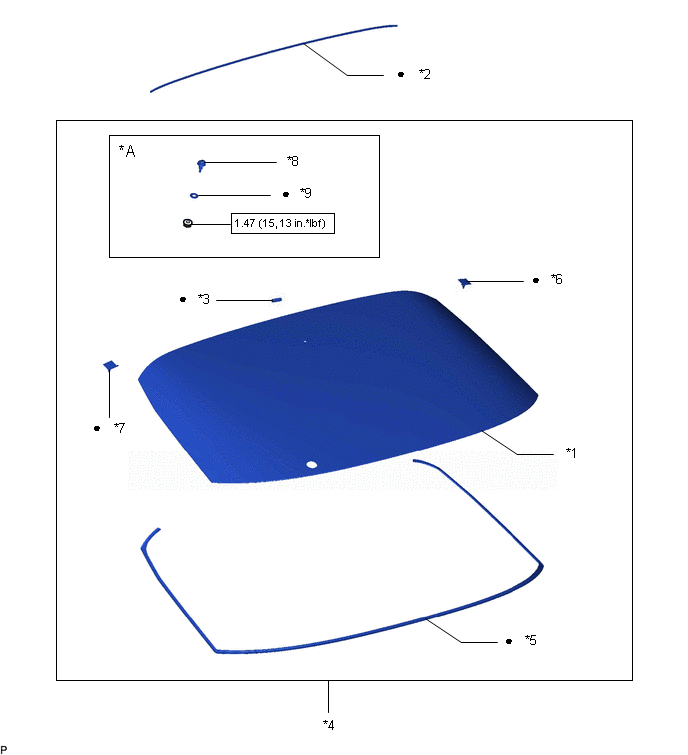

SCHEMA
|
*A | avec essuie-glace arrière |
- | - |
|
*1 | VITRE DE PORTE DE COFFRE |
*2 | JOINT ADHESIF DE VITRE DE PORTE DE COFFRE |
|
*3 | ENTRETOISE DE VITRE DE PORTE DE COFFRE |
*4 | SOUS-ENSEMBLE DE VITRE DE PORTE DE COFFRE |
|
*5 | MOULURE DE LUNETTE ARRIERE |
*6 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 1 |
|
*7 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 2 |
*8 | GICLEUR DE LAVE-GLACE ARRIERE |
|
*9 | GARNITURE DE RONDELLE ARRIERE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*1 | LUNETTE ARRIERE FIXE |
*2 | SOUS-ENSEMBLE DE LUNETTE ARRIERE FIXE |
|
*3 | MOULURE INFERIEURE DE LUNETTE ARRIERE N° 2 |
*4 | JOINT ADHESIF DE VITRE DE PORTE DE COFFRE N° 2 |
|
*5 | MOULURE EXTERIEURE DE LUNETTE ARRIERE GAUCHE N° 2 |
*6 | MOULURE EXTERIEURE DE LUNETTE ARRIERE DROITE N° 2 |
|
*7 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 3 |
*8 | ENTRETOISE DE VITRE DE LUNETTE ARRIERE N° 4 |
|
● | Pièce non réutilisable |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER LE SPOILER ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE (avec essuie-glace arrière)
Cliquer ici
3. DEPOSER LE GICLEUR D ...
