Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES

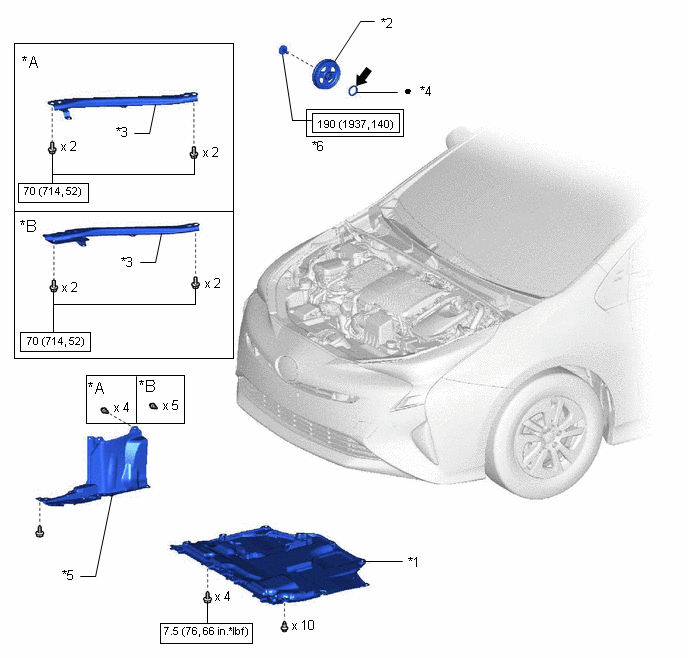

SCHEMA
|
*A | sauf véhicules tout terrain |
*B | pour véhicules tout terrain |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | POULIE DE VILEBREQUIN |
|
*3 | SOUS-ENSEMBLE DE RENFORT ARRIERE DE LONGERON DROIT |
*4 | BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION |
|
*5 | SABOT DE PROTECTION DE MOTEUR ARRIERE DROIT |
*6 | BOULON DE REGLAGE DE POULIE DE VILEBREQUIN |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
|
● | Pièce non réutilisable |
 |
Graisse MP |
Depose
DEPOSE PROCEDURE 1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
2. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR ARRIERE DROIT ...
