Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE |
*2 | JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1 |
|
*3 | SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT |
*4 | PLAQUE DE PROTECTION ETANCHE GAUCHE |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |

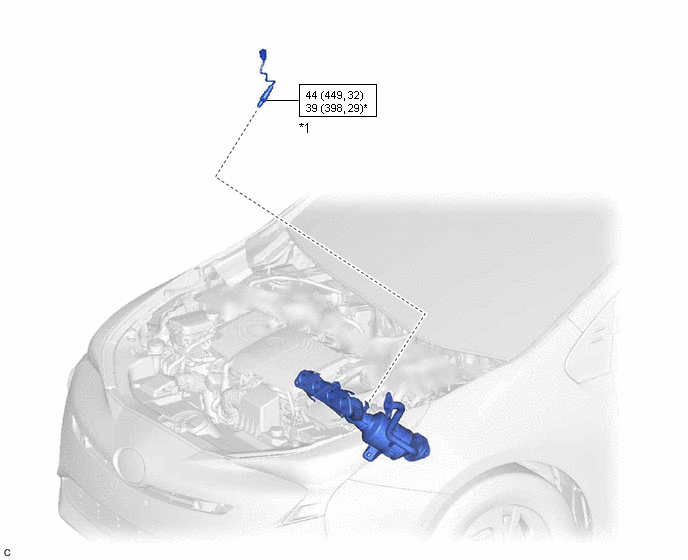

SCHEMA
|
*1 | CAPTEUR DE RAPPORT AIR/CARBURANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
* | Usage du SST requis |
