Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*A | avec système de recyclage d'air d'échappement |
*B | sans système de recyclage d'air d'échappement |
|
*1 | ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE |
*2 | SUPPORT DE TUYAU D'ECHAPPEMENT |
|
*3 | RESSORT DE COMPRESSION |
*4 | JOINT D'ETANCHEITE DE TUYAU D'ECHAPPEMENT |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
SCHEMA
|
*1 | ENSEMBLE DE SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | CACHE DU LONGERON DE PLANCHER ARRIERE GAUCHE |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*1 | FLEXIBLE ARRIERE GAUCHE |
*2 | FLEXIBLE ARRIERE DROIT |
|
*3 | BARRE STABILISATRICE ARRIERE |
*4 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE |
|
*5 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*1 | RESSORT HELICOIDAL ARRIERE GAUCHE |
*2 | RESSORT HELICOIDAL ARRIERE DROIT |
|
*3 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE |
*4 | COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT |
|
*5 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1 |
*6 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1 |
|
*7 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2 |
*8 | ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2 |
|
*9 | SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE |
*10 | CAME DE REGLAGE DE CARROSSAGE N° 2 |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |

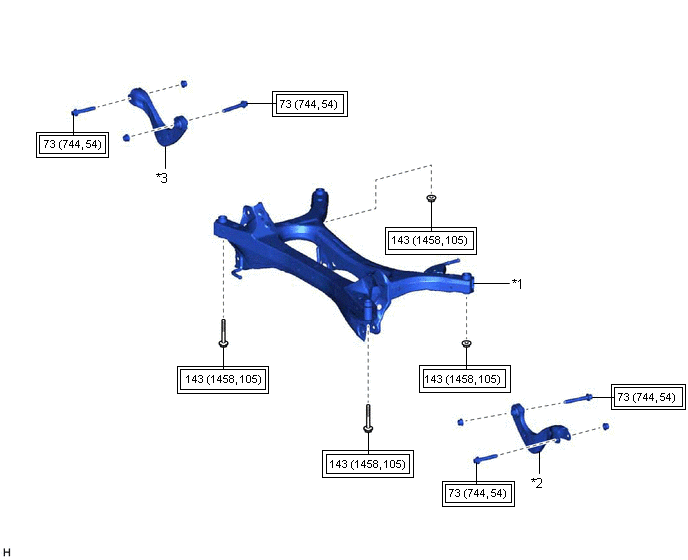

SCHEMA
|
*1 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE |
*2 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE |
|
*3 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
SCHEMA
|
*1 | BOUCHON D'ORIFICE |
*2 | CACHE D'ORIFICE DE TRAVERSE DE SUSPENSION ARRIERE |
