AVERTISSEMENT :
  • Porter des gants isolés en manipulant les composants haute tension.
  • Même si le véhicule est désactivé et si les relais sont hors tension, déposer la poignée de la prise de service avant toute intervention.
  • Le circuit électrique haute tension reste sous tension pendant 10 minutes même après la désactivation du bloc de batterie HV étant donné que le circuit possède un condensateur qui conserve l'électricité.
  • Le testeur doit indiquer 0 V avant de toucher les bornes haute tension qui ne sont pas isolées.
  • Le SRS reste alimenté jusqu'à 90 secondes après la mise hors fonction ou la désactivation du véhicule. Pour éviter de graves blessures ou le décès à la suite d'un déploiement intempestif de SRS, éviter de couper les organes SRS.

PRÉCAUTION : Veiller à effectuer une inspection pré-extraction de la batterie HV avant de la déposer.

1. Couper l'allumage (l'indicateur READY est éteint).

2. Déposer l'ensemble de bâche de recouvrement.

3. Déposer la batterie 12 volts auxiliaire.

  1. Déposer le couvercle de plancher et le boîtier auxiliaire droit.

Dépose de la batterie HV (modèle 2012)

  1. Déconnecter le câble de la cosse négative (-) de la batterie auxiliaire.
  2. Débrancher le câble de la cosse positive (+) de la batterie auxiliaire.
  3. Déposer la batterie 12 volts auxiliaire.

Dépose de la batterie HV (modèle 2012)

4. Déposer la poignée de la prise de service.

Attention :

  1. Déposer le couvercle de l'orifice de service.
  2. Faire glisser la poignée de la prise de service vers la droite.
  3. Lever la manette de déverrouillage de la poignée de la prise de service comme illustré plus loin.
  4. Déposer la poignée de la prise de service.
  5. Appliquer du ruban isolé à la douille de la poignée de la prise de service pour l'isoler.

Dépose de la batterie HV (modèle 2012)

Dépose de la batterie HV (modèle 2012)

5. Déposer les 9 boulons et le couvercle de la borne d'inverseur.

Dépose de la batterie HV (modèle 2012)

6. Vérifier la tension des bornes au point d'inspection de l'unité de commande d'alimentation.

Attention : Porter des gants isolés.

Pour éviter de graves blessures ou le décès, ne pas démanteler le système HV avant que la tension des bornes du point d'inspection ne soit égale à 0 V.

Tension normale : 0 V

Conseil : Régler le testeur sur 750 V CC pour mesurer la tension.

Dépose de la batterie HV (modèle 2012)

7. Déposer le panneau de plancher arrière nº2.

  1. Utiliser un extracteur d'agrafe pour déposer les 2 agrafes.
  2. Désengager les 3 fixations et déposer le panneau de plancher arrière nº2.

8. Déposer le sous-ensemble de panneau de plancher arrière nº4.

  1. Déposer le sous-ensemble de panneau de plancher arrière nº4.

9. Déposer le boîtier auxiliaire gauche.

Dépose de la batterie HV (modèle 2012)

10. Déposer le sous-ensemble de panneau de plancher arrière nº2.

  1. Désengager la griffe et les 2 agrafes. Déposer le sous-ensemble de panneau de plancher arrière nº2.

Dépose de la batterie HV (modèle 2012)

11. Déposer le sous-ensemble de panneau de plancher arrière nº1.

  1. Désengager la griffe et les 3 agrafes, et déposer le sous-ensemble de panneau de plancher arrière nº1.

Dépose de la batterie HV (modèle 2012)

12. Déposer le panneau du plancher arrière nº1.

  1. Replier l'ensemble de dossier de siège arrière gauche vers l'avant.
  2. Désengager la fixation.

Dépose de la batterie HV (modèle 2012)

  1. Replier l'ensemble de dossier de siège arrière droit vers l'avant.
  2. Désengager la fixation.

Dépose de la batterie HV (modèle 2012)

  1. Replier l'ensemble de dossier de siège arrière droit vers l'avant.
  2. Désengager la fixation.

Dépose de la batterie HV (modèle 2012)

13. Déposer le couvercle de l'orifice de service du garnissage du plancher.

  1. Désengager les 4 griffes.
  2. Désengager les 4 guides et déposer le couvercle de l'orifice de service du garnissage de plancher.

Dépose de la batterie HV (modèle 2012)

14. Déposer le couvercle de garnissage de plancher arrière.

  1. Désengager les 4 griffes et déposer le couvercle de garnissage de plancher arrière.

Dépose de la batterie HV (modèle 2012)

15. Déposer la plaque de protection de porte arrière gauche et droite.

  1. Désengager les 7 griffes et déposer la plaque de protection des portes arrière gauche et droite.

Dépose de la batterie HV (modèle 2012)

16. Déposer le joint d'étanchéité du garnissage de l'ouverture de porte arrière gauche et droite.

  1. Déposer le joint d'étanchéité du garnissage de l'ouverture de porte arrière gauche et droite.

Dépose de la batterie HV (modèle 2012)

17. Déposer l'ensemble d'assise de siège arrière.

  1. Désengager le crochet avant de l'ensemble d'assise de siège arrière de la caisse du véhicule, comme illustré.
  2. Désengager les 2 crochets arrière de l'ensemble d'assise de siège arrière de l'ensemble de dossier de siège arrière.
  3. Déposer l'ensemble d'assise de siège arrière.

Dépose de la batterie HV (modèle 2012)

18. Déposer l'ensemble de dossier de siège arrière droit.

  1. Déposer le boulon.

Dépose de la batterie HV (modèle 2012)

  1. Désengager les 2 guides et déposer l'ensemble de dossier de siège arrière droit.

Dépose de la batterie HV (modèle 2012)

19. Déposer l'ensemble de dossier de siège arrière gauche.

  1. Déposer le boulon.

Dépose de la batterie HV (modèle 2012)

  1. Désengager les 2 guides et déposer l'ensemble de dossier de siège arrière gauche.

Dépose de la batterie HV (modèle 2012)

20. Déposer la gâche de la sangle de maintien de chargement (côtés gauche et droit).

  1. Déposer les 4 boulons.
  2. Désengager chaque guide et déposer les 2 ensembles de gâche de sangle de maintien de chargement.

Dépose de la batterie HV (modèle 2012)

21. Déposer le capuchon du support de bâche de recouvrement (côtés gauche et droit).

  1. À l'aide d'un tournevis, désengager la griffe et déposer le capuchon du support de bâche de recouvrement.

Dépose de la batterie HV (modèle 2012)

22. Déposer l'ensemble de panneau latéral gauche de garnissage de plancher.

  1. Désengager la griffe et le guide et déconnecter le sous-ensemble de couvercle de garnissage du compartiment à bagages arrière.
  2. Déposer la vis.
  3. Désengager les 7 griffes et les 2 agrafes.
  4. Débrancher le connecteur.
  5. Passer le sous-ensemble de couvercle de garnissage de compartiment à bagages arrière par l'ensemble de panneau latéral gauche de garnissage de plancher et déposer l'ensemble de panneau latéral gauche de garnissage de plancher.

Dépose de la batterie HV (modèle 2012)

Dépose de la batterie HV (modèle 2012)

23. Déposer l'ensemble de panneau latéral droit de garnissage de plancher.

  1. Déposer la vis.
  2. Désengager les 7 griffes et les 2 agrafes et déposer l'ensemble de panneau latéral droit de

Dépose de la batterie HV (modèle 2012)

24. Déposer l'ensemble de soufflerie de refroidissement de batterie.

Avis :

  1. Déconnecter le connecteur et le collier de l'ensemble de soufflerie de refroidissement de la batterie.
  2. Déposer les 3 écrous et l'ensemble de soufflerie de refroidissement de la batterie (côté droit).

Dépose de la batterie HV (modèle 2012)

  1. Déconnecter le connecteur et le collier de l'ensemble de soufflerie de refroidissement de la batterie.
  2. Déposer les 3 écrous et l'ensemble de soufflerie de refroidissement de la batterie (côté gauche).

Dépose de la batterie HV (modèle 2012)

25. Déposer l'ensemble de flexible de batterie hybride.

  1. Déconnecter l'agrafe.
  2. Désengager la griffe.
  3. Déconnecter le passe-câble et déposer l'ensemble de flexible de batterie hybride.

Dépose de la batterie HV (modèle 2012)

26. Déposer le support de batterie de véhicule hybride nº4.

  1. Déposer le boulon et le support de batterie hybride nº4.

Dépose de la batterie HV (modèle 2012)

27. Déposer le panneau d'écran de batterie de véhicule hybride nº2.

Attention : Veiller à porter des gants isolants et des lunettes de protection.

  1. En utilisant la poignée de prise de service, déposer la gâche de serrure du couvercle de batterie.

Conseil : Introduire la partie protubérante de la poignée de la prise de service et faire tourner le bouton de la gâche de serrure du couvercle de batterie dans le sens inverse des aiguilles d'une montre pour déverrouiller la serrure.

Dépose de la batterie HV (modèle 2012)

  1. Déposer les 3 écrous et le panneau d'écran de batterie de véhicule hybride nº2.

Dépose de la batterie HV (modèle 2012)

28. Déposer le panneau d'écran de batterie de véhicule hybride nº1.

Attention : Veiller à porter des gants isolants et des lunettes de protection.

  1. Désengager les 2 griffes et déposer les 3 colliers et l'oscillateur principal électrique.

Dépose de la batterie HV (modèle 2012)

  1. Déconnecter le connecteur et le collier.
  2. Déposer les 7 écrous et le panneau d'écran de batterie de véhicule hybride nº1.

Dépose de la batterie HV (modèle 2012)

29. Séparer le fil électrique du chargeur du véhicule.

Attention : Veiller à porter des gants isolants et des lunettes de protection.

  1. Débrancher le connecteur.

Avis : Isoler les bornes du fil de châssis déposé au moyen de ruban isolant.

Dépose de la batterie HV (modèle 2012)

30. Déconnecter le fil du châssis.

Attention : Veiller à porter des gants isolants et des lunettes de protection.

  1. Utiliser un outil isolé pour déposer les 2 écrous.
  2. Déconnecter le fil de masse blindé et le fil du châssis.

Avis : Isoler les bornes du fil de châssis déposé au moyen de ruban isolant.

Dépose de la batterie HV (modèle 2012)

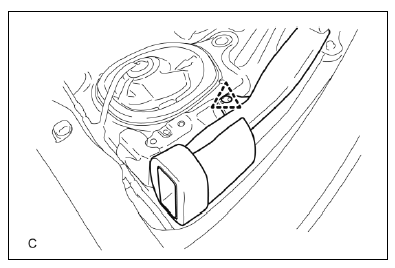

31. Déposer le conduit d'admission de la batterie hybride nº1.

  1. Déposer l'agrafe et le conduit d'admission de la batterie hybride nº1.

Dépose de la batterie HV (modèle 2012)

32. Déposer le conduit d'admission de la batterie hybride nº2.

  1. Déposer l'agrafe et le conduit d'admission de la batterie hybride nº2.

33. Déposer la batterie HV.

Dépose de la batterie HV (modèle 2012)

Attention : Veiller à porter des gants isolants et des lunettes de protection.

Avis : Isoler les bornes du fil de châssis déposé au moyen de ruban isolant.

  1. Déposer les 2 boulons de chaque support supérieur de vérin de porte arrière.

Conseil : Demander à un assistant de soutenir la porte arrière.

  1. Renverser chaque support supérieur de vérin de porte arrière comme illustré et les poser à l'aide des 2 boulons.

Dépose de la batterie HV (modèle 2012)

Conseil : Cette étape est exécutée pour obtenir un écartement supplémentaire et éviter une interférence entre la carrosserie du véhicule et la mini-grue lors du retrait ou de la pose de la batterie HV.

  1. Déconnecter le collier.

Dépose de la batterie HV (modèle 2012)

  1. Déconnecter le connecteur et les 2 colliers.

Dépose de la batterie HV (modèle 2012)

  1. Déposer les 2 boulons.

Dépose de la batterie HV (modèle 2012)

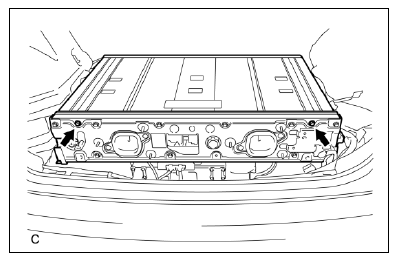

  1. Poser les 2 suspensions de moteur (12281-28010) avec les 2 boulons comme illustré.

Dépose de la batterie HV (modèle 2012)

  1. Déposer les 8 boulons et les 2 écrous.

Dépose de la batterie HV (modèle 2012)

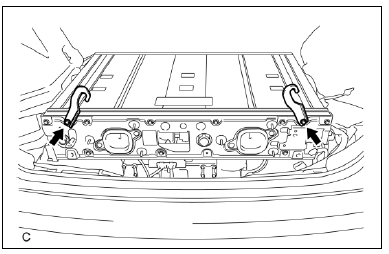

  1. Disposer les crochets et sangles comme illustré.
  2. Utiliser un adaptateur adéquat tel que des sangles pour déposer la batterie HV.

Attention : Pour éviter tout accident et blessures dus au poids de la batterie HV, respecter toutes les procédures indiquées et veiller à équilibrer la batterie HV lors de son retrait ou de sa pose.

Avis : Vérifier si la batterie HV n'interfère pas avec la carrosserie du véhicule au cours du retrait ou de la pose.

Dépose de la batterie HV (modèle 2012)

34. Le bloc de batterie HV est recyclable. S'adresser à votre distributeur Toyota (si mentionné sur l'étiquette de mise en garde de batterie HV) ou s'adresser au concessionnaire Toyota le plus proche (se reporter à la page suivante pour des exemples d'étiquette de mise en garde de batterie HV).

Attention :

Étiquette de mise en garde de batterie HV (modèle 2012)

1. Pour les États-Unis

1. Pour les États-Unis

2. Pour le CANADA

2. Pour le CANADA

3. Pour l'Europe et l'Australie

3. Pour l'Europe et l'Australie



Démantèlement du véhicule (modèle 2012)
Les 4 pages suivantes contiennent des consignes générales à respecter lors d'une intervention sur un Prius Plug-in hybride. Veuillez lire ces consignes avant de lire les consi ...
