Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*A | sans système de contrôle d'angle mort |
*B | avec système de contrôle d'angle mort |
|
*C | sans roue de secours |
*D | Avec roue de secours compacte |
|
*E | Avec roue de secours classique |
- | - |
|
*1 | DISPOSITIF DE RETENUE DE PLAQUE DE COFFRE |
*2 | CAISSON DE PLANCHER DE COFFRE GAUCHE |
|
*3 | CAISSON DE PLANCHER DE COFFRE DROIT |
*4 | CACHE D'ORIFICE DE VISITE D'HABILLAGE DE COFFRE |
|
*5 | ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES |
*6 | CAISSON DE PLANCHER DE COFFRE ARRIERE |
|
*7 | CACHE D'HABILLAGE DE COFFRE ARRIERE |
*8 | PLAQUE DE PLANCHER ARRIERE N° 1 |
|
*9 | ENSEMBLE DE COUVRE-CAISSE |
- | - |

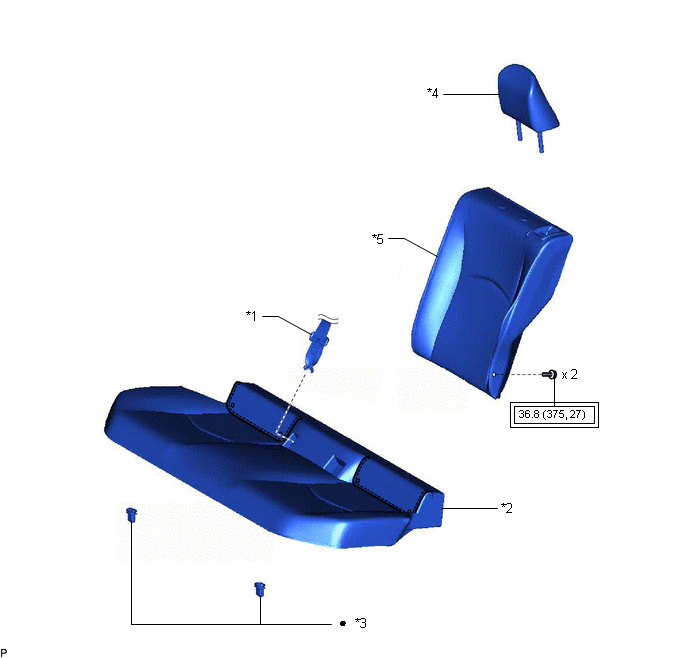

SCHEMA
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
SCHEMA
|
*A | sans système de contrôle d'angle mort |
*B | avec système de contrôle d'angle mort |
|
*1 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE |
*2 | ENSEMBLE DE GACHE DE COURROIE DE MAINTIEN DE BAGAGES |
|
*3 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
*4 | CAPUCHON DE SUPPORT DE COUVRE-CAISSE N° 1 |
|
*5 | CROCHET D'ARRIMAGE N° 2 |
*6 | CONDENSATEUR DE REGLAGE DE RADIO |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*8 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
|
*9 | GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE |
*10 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
|
*11 | CACHE LATERAL INFERIEUR ARRIERE GAUCHE |
*12 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT |
|
*13 | CROCHET D'ARRIMAGE |
*14 | CROCHET DE COUVRE-CAISSE A |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCEDURE
1. VERIFIER LE CONDENSATEUR DE REGLAGE DE RADIO (a) Une fois le condensateur de réglage de radio posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
( ...
