Manuel de réparation de la Toyota Prius 2018: Pieces Constitutives
PIECES CONSTITUTIVES

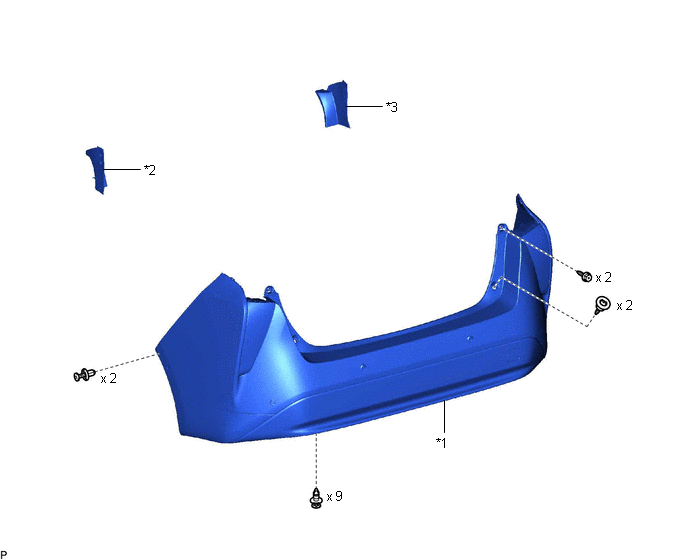

SCHEMA
|
*1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
*2 | COUVERCLE DE FEU COMBINE ARRIERE GAUCHE |
|
*3 | CACHE DE FEU COMBINE ARRIERE DROIT |
- | - |
SCHEMA
|
*A | sans système d'aide au stationnement intuitif |
*B | avec système d'aide au stationnement intuitif |
|
*1 | CABLE DE COMPARTIMENT A BAGAGES N° 3 |
*2 | CAPTEUR A ULTRASONS ARRIERE CENTRAL |
|
*3 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL |
*4 | CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
|
*5 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
*6 | ENSEMBLE DE FEU ARRIERE GAUCHE |
|
*7 | ENSEMBLE DE FEU ARRIERE DROIT |
*8 | CAPTEUR A ULTRASONS LATERAL ARRIERE |
|
*9 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE |
- | - |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*A | pour type A |
*B | pour type B |
|
*1 | BUTOIR CENTRAL DE PARE-CHOCS ARRIERE |
*2 | BOUCLIER INFERIEUR DE PARE-CHOCS ARRIERE |
|
*3 | REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE |
*4 | REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE DROIT |
SCHEMA
|
*1 | REMBOURRAGE DE PARE-CHOCS ARRIERE N° 1 |
*2 | REMBOURRAGE DE PARE-CHOCS ARRIERE N° 2 |
|
*3 | REMBOURRAGE DE PARE-CHOCS ARRIERE N° 3 |
*4 | JOINT DE BRAS DE PARE-CHOCS ARRIERE |
|
● | Pièce non réutilisable |
- | - |
SCHEMA
|
*1 | RENFORT DE PARE-CHOCS ARRIERE N° 1 |
*2 | SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE |
|
*3 | SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT |
*4 | DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE |
|
*5 | DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT |
*6 | JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE |
|
*7 | JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les
procédures nécessaires (réglage, calibrage, initialisation ou
enregistrement) qui doivent être effectuées une fois que les pièces ont ...
