REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté conducteur)

(a) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.

Poser dans ce sens

(b) pour sièges à réglage manuel:

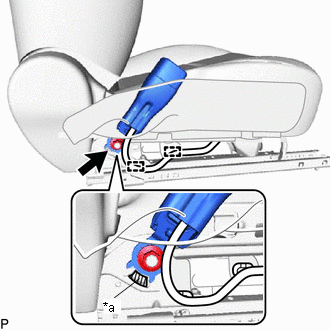

(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant à l'aide de l'écrou.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

REMARQUE:

Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.

*a

Pièce en saillie

(2) Engager les 2 attaches.

(c) pour sièges à réglage électrique:

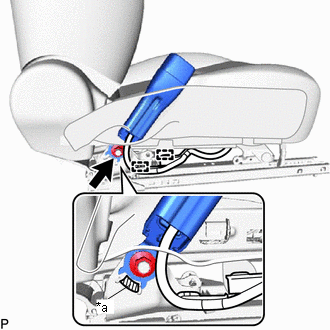

(1) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant à l'aide de l'écrou.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

REMARQUE:

Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.

*a

Pièce en saillie

(2) Engager les 2 attaches.

(d) Engager chaque attache.

(e) Brancher chaque connecteur.

2. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (pour côté passager avant)

(a) Reposer la plaque d'ancrage de ceinture de sécurité de siège avant, comme indiqué sur le schéma.

Poser dans ce sens

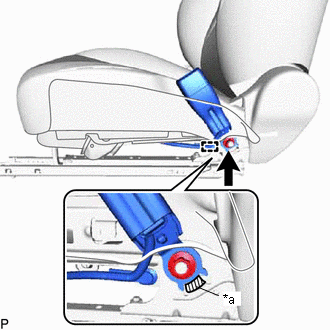

(b) Reposer l'ensemble de sangle intérieure de ceinture de sécurité avant à l'aide de l'écrou.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

REMARQUE:

Ne pas laisser se chevaucher l'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité avant et la partie en saillie de l'ensemble de ressort d'assise de siège avant de type séparé.

(1) Engager l'attache.

*a

Pièce en saillie

(c) Engager chaque attache.

(d) Brancher chaque connecteur.

3. REPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage manuel)

Cliquer ici

4. REPOSER L'ENSEMBLE DE SIEGE AVANT (pour sièges à réglage électrique)

Cliquer ici

5. VERIFIER LE TEMOIN SRS

Cliquer ici
