Manuel de réparation de la Toyota Prius 2018: Toucher le capteur de déverrouillage pour un certain temps ne permet pas de déverrouiller toutes les portes

Manuel de réparation de la Toyota Prius 2018 / Interieur du vehicule / Antivol / Ouverture Sans Cle / Systeme De Cle Intelligente (pour Fonction D'ouverture) / Toucher le capteur de déverrouillage pour un certain temps ne permet pas de déverrouiller toutes les portes

DESCRIPTION

Si la fonction de déverrouillage à l'ouverture de la porte du conducteur ne peut pas être activé en maintenant touché le capteur de déverrouillage de la porte du conducteur, mais qu'il ne peut pas fonctionner au moyen d'autres méthodes, cela signifie que le code de demande doit être transmis correctement à partir de la porte du conducteur. Dans ce cas, l'ECU de certification (ensemble d'ECU de clé intelligente) peut présenter un dysfonctionnement.

PROCEDURE

1.

VERIFIER LE REGLAGE PERSONNALISE (WIRELESS BUZZER RESP)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Customize Setting / Wireless Door Lock.

Accès / clé intelligente

Affichage du tester

Description

Réglage par défaut

Réglage

ECU

Door Unlock Sensor Touch Time Adjust

Fonction qui détermine la durée pendant laquelle le capteur de déverrouillage sur l'ensemble de poignée extérieure de porte (pour côté porte du conducteur) doit être touché pour déverrouiller toutes les portes

Moyen(ne)

00:OFF,01:Court,10:Moyen,11:Long

ECU de certification (ensemble d'ECU de clé intelligente)

Résultat:

Résultat

Passer au point

Le réglage personnalisé est défini sur Court, Moyen ou Long.

A

Le réglage personnalisé est défini sur OFF.

B

B

EFFECTUER LA PERSONNALISATION DES REGLAGES

A

2.

VERIFIER LA FONCTION DE DEVERROUILLAGE A L'OUVERTURE (VERIFICATION DU FONCTIONNEMENT)

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Ouvrir et fermer la porte du conducteur.

(c) Avec le sous-ensemble d'émetteur de clé électronique à l'extérieur du véhicule, appuyer sur le contacteur de verrouillage du sous-ensemble d'émetteur de clé électronique pour verrouiller toutes les portes.

(d) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte du conducteur.

(e) S'assurer que la LED du sous-ensemble d'émetteur de clé électronique clignote.

(f) Maintenir touché le capteur de déverrouillage sur l'ensemble de poignée extérieure de porte (pour porte du conducteur) pendant 2,5 secondes minimum.

CONSEIL:

Lors de la nouvelle vérification du fonctionnement du capteur de déverrouillage, s'assurer de suivre la procédure à partir de l'étape (a).

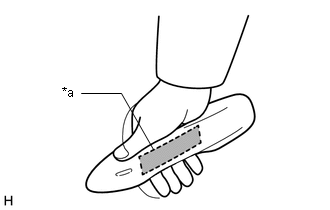

*a

Capteur de déverrouillage (côté arrière)

(g) Vérifier que toutes les portes se déverrouillent.

Résultat:

Résultat

Passer au point

Toutes les portes ne se déverrouillent pas.

A

Aucune porte ne se déverrouille.

B

B

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

A

3.

VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal de réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent suivant le fonctionnement du contacteur.

Cliquer ici

Résultat:

Résultat

Passer au point

Les serrures de porte fonctionnent normalement.

A

Les serrures de porte ne fonctionnent pas normalement.

B

A

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

B

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES
