VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER VISUELLEMENT LES DURITES, LES BRANCHEMENTS ET LES JOINTS D'ETANCHEITE

(a) Vérifier visuellement que les durites, les branchements et les joints d'étanchéité ne présentent aucune fissure, fuite ou dommage quelconque.

REMARQUE:

Si un défaut est détecté, remplacer les pièces nécessaires.

2. VERIFIER LE SYSTEME DE RECYCLAGE DES VAPEURS DE CARBURANT

ATTENTION:

Pour éviter des blessures dues au contact avec un ventilateur de refroidissement en fonctionnement, maintenir les mains et les vêtements éloignés des ventilateurs de refroidissement lors de tout travail dans le compartiment moteur avec le moteur qui tourne et le contacteur d'alimentation en position ON (IG).

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'alimentation en position ON (IG).

(c) Allumer le Techstream.

(d) Mettre le moteur en mode de vérification (mode entretien).

Cliquer ici

(e) Faire coulisser l'agrafe et débrancher la durite d'alimentation en vapeurs de carburant n° 1 de la soupape de purge (VSV de purge).

(f) Sélectionner les menus suivants: Powertrain / Engine / Active Test / Activate the Evap Purge VSV.

Powertrain > Engine > Active Test

Affichage du tester

Activate the EVAP Purge VSV

(g) S'assurer que la dépression est bien présente au niveau de l'orifice de la soupape de purge (VSV de purge).

(h) Si la dépression n'est pas présente, vérifier les éléments suivants.

(i) Sortir du mode Active Test et brancher la durite d'alimentation en vapeurs de carburant n° 1.

Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (VSV de purge), le faisceau de câbles ou l'ECM.

(j) Sélectionner les menus suivants: Powertrain / Engine / Data List / EVAP (Purge) VSV.

Powertrain > Engine > Data List

Affichage du tester

EVAP (Purge) VSV

(k) Faire monter le moteur en température et conduire le véhicule.

(l) S'assurer que la soupape de purge s'ouvre (VSV de purge).

Si le résultat n'est pas conforme aux spécifications, remplacer la soupape de purge (VSV de purge), le faisceau de câbles ou l'ECM.

3. VERIFIER LE RESERVOIR A CARBURANT ET LA CANALISATION D'EVENT

(a) Débrancher la durite de ventilation de réservoir à carburant de l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif).

*1

Ensemble de bouchon de réservoir à carburant

*2

Durite de ventilation de réservoir à carburant

*a

Manomètre

-

-

(b) Brancher un manomètre à la durite de ventilation de réservoir à carburant.

(c) Appliquer une pression de 4 kPa (0,04 kgf/cm², 0,6 lb/po²) à la canalisation de ventilation de l'ensemble de réservoir à carburant.

CONSEIL:

Effectuer cette vérification avec l'ensemble de réservoir à carburant rempli à moins de 90 %. Lorsque l'ensemble de réservoir à carburant est rempli, le clapet de retenue de remplissage de carburant se ferme et la pression est relâchée par l'orifice de 2 mm (0,0787 po). Donc, lorsque l'ensemble de bouchon de réservoir à carburant est déposé, la pression ne diminue pas doucement.

(d) Vérifier si la pression de l'ensemble de réservoir à carburant se maintient pendant une certaine durée au lieu de diminuer tout de suite.

CONSEIL:

Si la pression diminue tout de suite, l'une des causes suivantes peut en être responsable:

(e) Déposer l'ensemble de bouchon de réservoir à carburant et vérifier si la pression se relâche librement.

Si la pression n'est pas en douceur, remplacer l'ensemble de réservoir à carburant.

(f) Brancher la durite de ventilation de réservoir à carburant sur l'absorbeur de vapeurs de carburant (ensemble de réservoir à charbon actif).

4. VERIFIER LA CANALISATION D'AIR

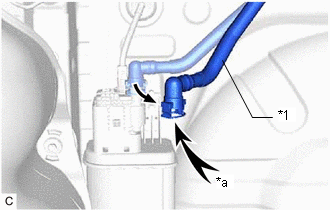

(a) Débrancher le sous-ensemble de durite de ventilation de réservoir à carburant du sous-ensemble de pompe de détection de fuite.

*1

Sous-ensemble de durite de ventilation de réservoir à carburant

*a

Air

(b) Vérifier si l'air circule librement dans la canalisation d'air.

Si l'air ne circule pas librement dans la canalisation d'air, réparer ou remplacer le sous-ensemble de durite de ventilation de réservoir à carburant.

(c) Brancher le sous-ensemble de durite de ventilation de réservoir à carburant sur le sous-ensemble de pompe de détection de fuite.
