Manuel de réparation de la Toyota Prius 2018: Antenne De Telephone Et Gps

Pieces Constitutives

PIECES CONSTITUTIVES

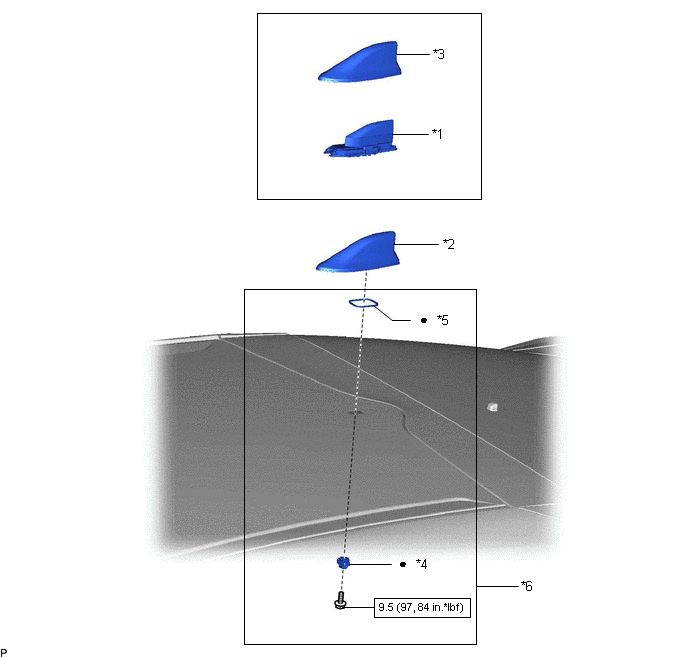

SCHEMA

*1

ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

*2

ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC CACHE

*3

COUVERCLE

*4

RONDELLE ET SUPPORT

*5

JOINT

*6

LOGEMENT D'ANTENNE DE TELEPHONE

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

2. DEPOSER L'ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC CACHE

(a) Débrancher le connecteur.

(b) Déposer le boulon.

(c) Tirer la rondelle et le support, comme indiqué sur le schéma, et déposer l'ensemble d'antenne de téléphone et GPS avec cache.

Déposer dans ce sens

3. DEPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

(a) Tirer l'ensemble d'antenne GPS et de téléphone dans le sens indiqué par la flèche (1) sur le schéma pour libérer les 5 griffes et les 2 guides.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

(b) Tirer l'ensemble d'antenne GPS et de téléphone dans le sens indiqué par la flèche (2) sur le schéma pour libérer le guide et déposer l'ensemble d'antenne GPS et de téléphone.

(c) En cas de réutilisation de l'ensemble d'antenne de téléphone et GPS:

(1) Déposer le joint.

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

(a) En cas de réutilisation de l'ensemble d'antenne de téléphone et GPS:

(1) Poser un joint neuf.

(b) Pousser l'ensemble d'antenne GPS par téléphone et dans le sens indiqué par la flèche (1) sur le schéma pour engager le guide.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

(c) Pousser l'ensemble d'antenne GPS et de téléphone dans le sens indiqué par la flèche (2) sur le schéma pour engager les 2 guides et les 5 griffes et reposer l'ensemble d'antenne GPS et de téléphone.

2. REPOSER L'ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE AVEC CACHE

(a) Poser une rondelle neuve et un support comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer l'ensemble d'antenne GPS et de téléphone avec cache à l'aide du boulon.

Torque:

9,5 N·m {97 kgf·cm, 84 in·lbf}

(c) Raccorder le raccord

3. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici
