Manuel de réparation de la Toyota Prius 2018: Arrêt du signal AV (basse tension de la batterie) (B158F)
DESCRIPTION
Ce DTC est enregistré lorsqu'un signal audio ou vidéo est interrompu suite à l'entrée de la tension de la batterie auxiliaire dans l'ensemble de récepteur de navigation qui chute provisoirement.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
B158F | Arrêt du signal AV (basse tension de la batterie) |
Un signal vidéo ou audio est interrompu lorsque la tension de batterie auxiliaire chute. |
Ensemble de récepteur de navigation |
SCHEMA DE CABLAGE
![](/images/books/180/Audio_Video_Telematique_Toyota_Prius/E336412E09.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT) |

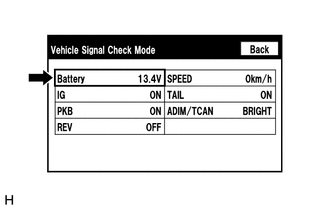

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement. Cliquer ici
|
|
(b) Vérifier la tension de la batterie auxiliaire.
Tension standard:
11 Ã 15,5 V
CONSEIL:
Cet écran est actualisé à chaque seconde.
INCORRECT |
![]() |
PASSER AU POINT 3 |
|
2. |
VERIFIER DTC |
(a) Supprimer les DTC.
Cliquer ici
(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical / Navigation System / Trouble CodesOK:
Aucun DTC n'est émis.
OK |
![]() |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
INCORRECT |
![]() |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE DE RECEPTEUR DE NAVIGATION) |
(a) Débrancher le connecteur F93 de l'ensemble de récepteur de navigation.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
F93-4 (+B1) - Masse de carrosserie |
Contacteur d'alimentation en position OFF |
11 Ã 14 V |
OK |
![]() |
REMPLACER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION |
INCORRECT |
![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
