Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

CONTACTEUR D'AFFICHAGE A TETE HAUTE (ENSEMBLE DE COMODO N° 2)

*2

ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Depose

DEPOSE

PROCEDURE

1. DEPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici

2. DEPOSER LE CONTACTEUR D'AFFICHAGE A TETE HAUTE (ENSEMBLE DE COMODO N° 2)

(a) A l'aide d'un tournevis, libérer les 2 griffes et déposer le contacteur d'affichage à tête haute (ensemble de comodo n° 2) comme indiqué sur le schéma.

*a

Ruban adhésif de protection

Déposer dans ce sens

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE CONTACTEUR D'AFFICHAGE A TETE HAUTE (ENSEMBLE DE COMODO N° 2)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 (ILU) - 10 (E)

Contacteur d'affichage à tête haute enfoncé

En dessous de 1 Ω

Contacteur d'affichage à tête haute non enfoncé

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'affichage à tête haute (ensemble de comodo n° 2).

*1

Contacteur d'affichage à tête haute

*a

Pièce constitutive sans faisceau de câbles branché

(contacteur d'affichage à tête haute (ensemble de contacteur de comodo n° 2))

(b) Vérification de l'éclairage

(1) Appliquer la tension de la batterie auxiliaire au contacteur d'affichage à tête haute (ensemble de comodo n° 2) et s'assurer qu'il s'allume.

OK:

Condition

Condition spécifiée

Borne positive (+) de la batterie auxiliaire → Borne 12 (ILL+)

Borne négative (-) de la batterie auxiliaire → Borne 2 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'affichage à tête haute (ensemble de comodo n° 2).

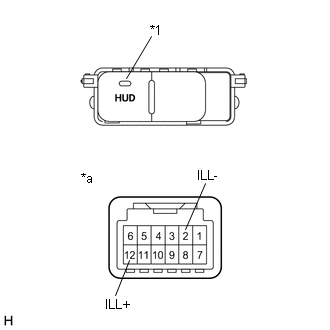

*1

Contacteur d'affichage à tête haute

*a

Pièce constitutive sans faisceau de câbles branché

(contacteur d'affichage à tête haute (ensemble de contacteur de comodo n° 2))

Repose

REPOSE

PROCEDURE

1. REPOSER LE CONTACTEUR D'AFFICHAGE A TETE HAUTE (ENSEMBLE DE COMODO N° 2)

(a) Engager les 2 griffes pour reposer le contacteur d'affichage à tête haute (ensemble de comodo n° 2) comme indiqué sur le schéma.

Poser dans ce sens

2. REPOSER L'ENSEMBLE DE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici
