DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble de boîte-pont de véhicule hybride, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream. Cliquer ici
La borne de la batterie auxiliaire est débranchée/rebranchée	Mémoriser l'angle mort de braquage	Système d'alerte de sortie de bande de circulation (avec système de commande de direction)
		Système de sécurité préventive
		système de sonar de détection de distance intelligent*1
		Système de guidage au stationnement perfectionné simple*1
	Initialiser la serrure de la porte de coffre	Système de verrouillage centralisé des portes
Remplacement de l'ensemble de corps de la valve d'accélérateur Remplacement de l'ensemble de moteur La fuite de gaz du système d'échappement est à réparer	Vérification après réparation	Mauvais ralenti, etc. Fonction de démarrage du moteur, etc.
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus)	Angle de détection de capteur à ultrasons Enregistrement de l'angle de détection du capteur à ultrasons	Système de sonar de détection de distance intelligent Système de guidage au stationnement perfectionné simple
Réglage de la géométrie des roues avant	Supprimer les données de calibrage du point zéro. Effectuer le calibrage du point zéro du capteur d'embardée et d'accélération.	Les DTC sont enregistrés Le témoin ABS s'allume Le témoin de frein / jaune (dysfonctionnement mineur) s'allume Le témoin de dérapage s'allume VSC désactivé ou défectueux
Remplacement de l'ensemble de boîte-pont de véhicule hybride	Apprentissage du transformateur Initialiser le transformateur	Les DTC sont enregistrés Légère vibration lorsque le véhicule roule à une vitesse maximum de 5 km/h (3 mi/h) Choc ou vibration lors de l'accélération	pour batterie hybride en nickel pour batterie au lithium
Remplacement de l'ensemble d'inverseur avec convertisseur	Apprentissage du transformateur		pour batterie hybride en nickel pour batterie au lithium
Remplacement de l'ECM	Enregistrer le numéro d'identification du véhicule (VIN)	Le MIL s'allume

ATTENTION:

Les faisceaux de câbles et les connecteurs orange indiquent des circuits à haute tension. Pour éviter toute décharge électrique, il convient de suivre la procédure décrite dans le manuel de réparation.
pour BATTERIE HYBRIDE EN NICKEL:

Cliquer ici

pour BATTERIE AU LITHIUM:

Cliquer ici
Pour éviter toute décharge électrique, porter des gants isolants lors de tout travail sur les faisceaux de câbles et les pièces constitutives du système à haute tension.

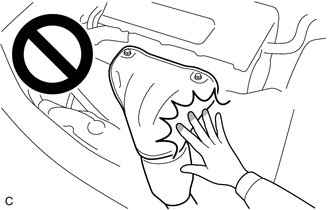

Pour éviter les brûlures, ne pas toucher le moteur, le collecteur d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
L'ensemble de moteur avec ensemble de boîte-pont de véhicule hybride est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, ou le dispositif de levage de moteur peut soudainement tomber ou l'ensemble de moteur avec boîte-pont risque de tomber du dispositif de levage du moteur.

*a

Un objet dépassant la limite de poids du dispositif de levage du moteur

PROCEDURE

1. PROCEDER A L'INITIALISATION DU TRANSFORMATEUR (pour BATTERIE HYBRIDE EN NICKEL)

REMARQUE:

S'il est nécessaire de remplacer l'ensemble de boîte-pont de véhicule hybride, s'assurer d'effectuer l'initialisation de transformateur avant de commencer le travail.

Cliquer ici

2. PROCEDER A L'INITIALISATION DU TRANSFORMATEUR (pour BATTERIE AU LITHIUM)

REMARQUE:

S'il est nécessaire de remplacer l'ensemble de boîte-pont de véhicule hybride, s'assurer d'effectuer l'initialisation de transformateur avant de commencer le travail.

Cliquer ici

3. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT

Cliquer ici

4. REPOSER LES CROCHETS POUR MOTEUR

Cliquer ici

5. DEBRANCHER LE CABLE DE MOTEUR

(a) Débrancher le connecteur du câble de capteur de régime de moteur électrique.

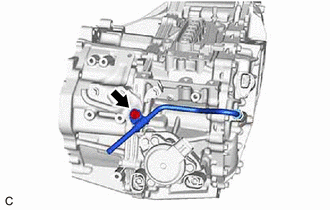

*a	Connecteur du câble de capteur de régime de moteur électrique	*b	Connecteur de l'ensemble d'actionneur de commande de changement de vitesse
*c	Connecteur de capteur de température de moteur	-	-

(b) Débrancher le connecteur de l'ensemble d'actionneur de commande de changement de vitesse.

(d) Déposer les 2 boulons.

(e) Libérer les 2 attaches pour débrancher le câble de moteur de l'ensemble de boîte-pont de véhicule hybride.

6. DEBRANCHER LE CABLE DE CLIMATISATION

(a) Déposer le boulon.

(b) Libérer le guide pour débrancher le câble de climatisation de l'ensemble de boîte-pont de véhicule hybride.

7. DEPOSER L'ISOLANT D'ORIFICE DE DEMARREUR

(a) Retirer les 2 boulons et l'isolant d'orifice de démarreur de l'ensemble de moteur.

8. DEPOSER LE CACHE LATERAL DU CARTER DE VOLANT MOTEUR

(a) Déposer le couvercle latéral de carter de volant de l'ensemble de moteur.

9. DEPOSER L'ENSEMBLE DE MOTEUR

(a) Déposer les 7 boulons et l'ensemble de moteur de l'ensemble de boîte-pont de véhicule hybride.

REMARQUE:

Afin d'éviter d'endommager les ergots à impact, ne pas forcer entre l'ensemble de boîte-pont de véhicule hybride et l'ensemble de moteur.
Pour éviter que les cannelures de l'ensemble d'amortisseur d'entrée de boîte de vitesses ne se désalignent, veiller à ce que l'ensemble de boîte-pont de véhicule hybride ne heurte pas l'ensemble d'amortisseur d'entrée de boîte de vitesses lors de la dépose et de la repose de l'ensemble de boîte-pont de véhicule hybride.

10. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT

(a) Déposer le boulon et le sous-ensemble de traverse de suspension avant de la tige de réglage de position du moteur n° 2.

11. DEPOSER LA TIGE DE REGLAGE DE POSITION DU MOTEUR N° 2

(a) Déposer les 4 boulons et la tige de réglage de position du moteur n° 2 de l'ensemble de boîte-pont de véhicule hybride.

12. DEPOSER LE CABLE DU MOTEUR ELECTRIQUE

Cliquer ici

13. DEPOSER LE REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE

(a) Faire glisser l'agrafe et débrancher la durite de refroidissement de moteur électrique n° 1 du tuyau de refroidissement de moteur électrique n° 1.

(b) Déposer le boulon et l'attache de tuyau de refroidisseur d'huile n° 1 du support de durite.

(c) Déposer le boulon-raccord et le joint d'étanchéité pour débrancher le tuyau de refroidissement de moteur électrique n° 2 de l'ensemble de boîte-pont de véhicule hybride.

(d) Déposer les 3 boulons et le refroidisseur de refroidissement de moteur électrique avec tuyau de refroidissement de moteur électrique n° 2 de l'ensemble de boîte-pont de véhicule hybride.

REMARQUE:

Veiller à ne pas déposer la durite de refroidissement de moteur électrique n° 1 et la durite de refroidissement de moteur électrique n° 2 du refroidisseur de refroidissement de moteur électrique, car cela pourrait déformer le refroidisseur de refroidissement de moteur électrique.

14. DEPOSER LE TUYAU DE REFROIDISSEMENT MOTEUR N° 1

(a) Desserrer l'écrou évasé du tuyau de refroidissement de moteur électrique n° 1 et débrancher le tuyau de refroidissement de moteur électrique n° 1 du raccord.

(b) Déposer le boulon, l'attache de tuyau de refroidisseur d'huile n° 1 et le tuyau de refroidissement de moteur électrique n° 1 du support de durite.

15. DEPOSER LE SUPPORT DE DURITE

(a) Déposer les 2 boulons et le support de durite de l'ensemble de boîte-pont de véhicule hybride.

16. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

(a) Déposer les 3 boulons et les 3 supports d'attache de faisceau de câbles de l'ensemble de boîte-pont de véhicule hybride.

17. DEPOSER LE BOUCHON DE LOGEMENT DE BOITE-PONT

(a) Déposer le bouchon de logement de boîte-pont et le joint d'étanchéité de l'ensemble de boîte-pont de véhicule hybride.
