DESCRIPTION

Ces DTC sont enregistrés lorsque le DCM (émetteur-récepteur télématique) détecte une coupure ou un court-circuit dans le circuit de téléphone et de l'ensemble de l'antenne du GPS. Le DCM (émetteur-récepteur télématique) oscille et reçoit une fréquence radio de 824 - 894 MHz ou de 1850 - 1990 MHz via l'ensemble d'antenne GPS et de téléphone.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B1573	Court-circuit dans le circuit de l'antenne de téléphone	L'impédance de l'ensemble d'antenne de téléphone et GPS est inférieure au critère de dysfonctionnement pendant 10 secondes lorsque le contacteur d'alimentation est en position ON (IG). (Court-circuit)	DCM (émetteur-récepteur télématique) Ensemble d'antenne de téléphone et GPS Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM))
B15CB	Antenne d'émetteur-récepteur télématique débranchée	L'impédance de l'ensemble d'antenne de téléphone et GPS est supérieure au critère de dysfonctionnement pendant 10 secondes lorsque le contacteur d'alimentation est en position ON (IG). (Coupure de circuit)	DCM (émetteur-récepteur télématique) Ensemble d'antenne de téléphone et GPS Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)) Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM))

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1573

Court-circuit dans le circuit de l'antenne de téléphone

L'impédance de l'ensemble d'antenne de téléphone et GPS est inférieure au critère de dysfonctionnement pendant 10 secondes lorsque le contacteur d'alimentation est en position ON (IG).

(Court-circuit)

DCM (émetteur-récepteur télématique)
Ensemble d'antenne de téléphone et GPS
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3)
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2)
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne))
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM))

B15CB

Antenne d'émetteur-récepteur télématique débranchée

L'impédance de l'ensemble d'antenne de téléphone et GPS est supérieure au critère de dysfonctionnement pendant 10 secondes lorsque le contacteur d'alimentation est en position ON (IG).

(Coupure de circuit)

DCM (émetteur-récepteur télématique)
Ensemble d'antenne de téléphone et GPS
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3)
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2)
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne))
Câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM))

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Se reporter à la section "EMPLACEMENT DES PIECES CONSTITUTIVES" pour connaître l'emplacement de repose du câble d'antenne GPS et de téléphone.

Cliquer ici

PROCEDURE

1.	VERIFIER DTC

(a) Mettre le contacteur d'alimentation en position OFF.

(b) Brancher le Techstream sur le DLC3.

(d) Allumer le Techstream.

(e) Effectuer la procédure "HEALTH CHECK" et vérifier les DTC en cours.

Cliquer ici

Résultat:

Résultat	Passer au point
Les DTC B1573 ou B15CB sont émis	A
Le DTC B1573 ou B15CB n'est pas émis	B

RECHERCHER D'EVENTUELS PROBLEMES INTERMITTENTS

2.	VERIFIER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

(a) Débrancher le connecteur F de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3) de l'ensemble d'antenne GPS et de téléphone.

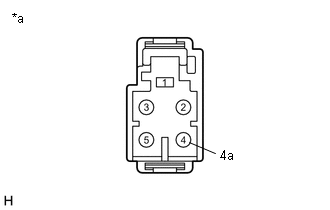

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de téléphone et d'antenne GPS)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 - 4a	En permanence	4 à 11 kΩ

INCORRECT

REMPLACER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

3.	VERIFIER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3)

(a) Débrancher le connecteur F de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3) de l'ensemble d'antenne GPS et de téléphone.

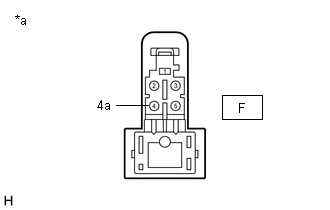

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3))

(b) Débrancher le connecteur E de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2).

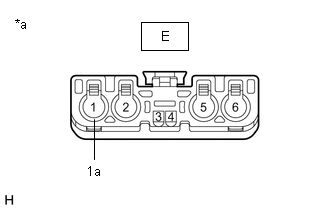

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3))

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
F-4 - E-1	En permanence	En dessous de 1 Ω
F-4 ou E-1 - Masse de carrosserie	En permanence	10 kΩ minimum
F-4a - E-1a	En permanence	En dessous de 1 Ω
F-4a ou E-1a - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 3)

4.	VERIFIER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2)

(a) Débrancher le connecteur E de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 3).

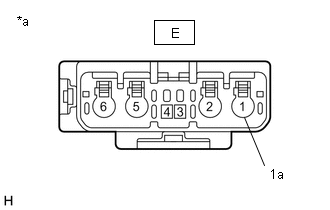

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2))

(b) Débrancher le connecteur D de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)).

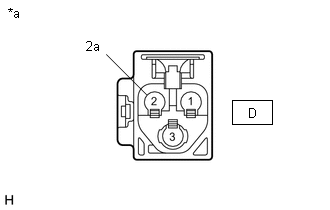

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2))

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
E-1 - D-2	En permanence	En dessous de 1 Ω
E-1 ou D-2 - Masse de carrosserie	En permanence	10 kΩ minimum
E-1a - D-2a	En permanence	En dessous de 1 Ω
E-1a ou D-2a - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2)

5.	VERIFIER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE (POUR COTE ANTENNE))

(a) Débrancher le connecteur D de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne n° 2).

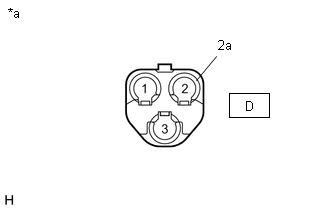

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)))

(b) Débrancher le connecteur C de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM)).

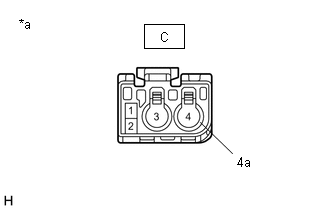

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)))

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
D-2 - C-4	En permanence	En dessous de 1 Ω
D-2 ou C-4 - Masse de carrosserie	En permanence	10 kΩ minimum
D-2a - C-4a	En permanence	En dessous de 1 Ω
D-2a ou C-4a - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE (POUR COTE ANTENNE))

6.	VERIFIER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE (POUR COTE DCM))

(a) Débrancher le connecteur C de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM)) du câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté antenne)).

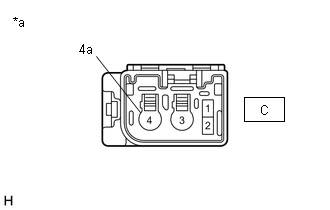

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM)))

(b) Débrancher le connecteur A de câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM)) du DCM (émetteur-récepteur télématique).

*a	Pièce constitutive sans faisceau de câbles branché (câble d'antenne GPS et de téléphone (sous-ensemble de câble d'antenne (pour côté DCM)))

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
C-4 - A-1	En permanence	En dessous de 1 Ω
C-4 ou A-1 - Masse de carrosserie	En permanence	10 kΩ minimum
C-4a - A-1a	En permanence	En dessous de 1 Ω
C-4a ou A-1a - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REMPLACER LE CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE (POUR COTE DCM))

7.	REMPLACER L'ENSEMBLE D'ANTENNE DE TELEPHONE ET GPS

(a) Remplacer l'ensemble d'antenne GPS et de téléphone par un élément en bon état et vérifier si le même problème se reproduit.

Cliquer ici

OK:

Le système retourne à la normale.

FIN

INCORRECT

8.	REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Remplacer le DCM (émetteur-récepteur télématique).

Cliquer ici

REMARQUE:

Le contacteur d'alimentation doit être en position OFF.
Ne pas permuter le DCM (émetteur-récepteur télématique) avec un autre DCM provenant d'un autre véhicule.

9.	EFFECTUER LA PRL UPDATE

(a) Effectuer la "PRL UPDATE".

Cliquer ici

PROCEDER A L'ACTIVATION DU DCM
