Manuel de réparation de la Toyota Prius 2018: Demontage

Manuel de réparation de la Toyota Prius 2018 / Exterieur du vehicule / Panneaux / Habillage Exterieurs / Obturateur De Grille / Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CACHE DE MOTEUR

(a) Libérer les 4 griffes comme indiqué sur le schéma, afin de déposer le cache de moteur.

Déposer dans ce sens

2. RETIRER L'ENSEMBLE D'ACTIONNEUR DE GRILLE OSCILLANT

(a) Débrancher le connecteur et déposer l'ensemble d'actionneur de grille oscillant comme indiqué sur le schéma.

Déposer dans ce sens

3. DEPOSER LE JOINT DE CALANDRE N° 5

(a) Déposer le joint de calandre n° 5.

4. RETIRER LE JOINT DE CALANDRE

(a) Déposer le joint de calandre.

5. DEPOSER LE JOINT DE CALANDRE N° 3

(a) Déposer le joint de calandre n° 3.

6. DEPOSER LE JOINT DE CALANDRE N° 4

(a) Déposer le joint de calandre n° 4.

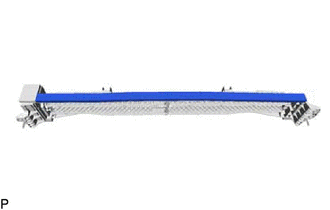

7. DEPOSER LE JOINT DE CALANDRE N° 2

(a) Déposer le joint de calandre n° 2.

8. DEPOSER LE JOINT DE CALANDRE N° 6

(a) Déposer le joint de calandre n° 6.
