Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte arrière, sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

système de sonar de détection de distance intelligent*1

Système de guidage au stationnement perfectionné simple*1

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

  • Sous-ensemble de lève-vitre de porte
  • Vitre de porte
  • Coulisseau de vitre de porte

Initialiser le système de commande de vitre électrique

  • Fonction de fermeture et d'ouverture automatique
  • Fonction anticoincement
  • Fonctionnement de la la fonction anticoincement
  • Fonction de commande à distance
  • Fonction associée à la clé
  • Fonction associée à l'émetteur de commande à distance
  • Fonctionnement sans clé
  • Fonction d'avertissement d'ouverture de vitre électrique

*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream: Cliquer ici

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

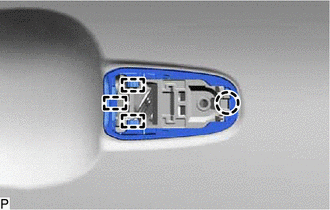

3. DEPOSER LE CLIP DE GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) A l'aide d'un extracteur de moulure, libérer les 3 griffes pour déposer le clip de garniture de poignée intérieure de porte arrière.

4. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

(a) Engager les 3 agrafes et les 7 griffes pour déposer l'ensemble d'accoudoir arrière, comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

5. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

(a) Libérer les 2 attaches et les 2 griffes comme indiqué sur le schéma.

Placer les mains à cet endroit

Déposer dans ce sens

(b) Débrancher le connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique arrière avec panneau de base d'accoudoir supérieur de porte arrière.

6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

(a) Appliquer du ruban adhésif de protection sur le panneau de porte arrière comme indiqué sur le schéma.

Ruban adhésif de protection

(b) Déposer les 3 vis.

(c) A l'aide d'un extracteur d'agrafes, libérer les 8 agrafes.

(d) Extraire le sous-ensemble de panneau d'habillage de porte arrière comme indiqué sur le schéma pour libérer le guide.

Déposer dans ce sens

(e) Soulever le sous-ensemble de panneau d'habillage de porte arrière pour détacher le sous-ensemble de panneau d'habillage de porte arrière avec le bourrelet intérieur de vitre de porte arrière et l'attache de plaque de seuil de porte n° 1.

(f) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte arrière et l'ensemble de câble de verrouillage intérieur de porte arrière, comme indiqué sur le schéma, pour déposer le sous-ensemble de panneau d'habillage de porte arrière.

*1

Ensemble de câble de verrouillage intérieur de porte arrière

*2

Ensemble de câble de commande à distance de verrouillage de porte arrière

Déposer dans ce sens

(g) A l'aide d'un tournevis, libérer la griffe pour déposer l'attache de plaque de seuil de porte n° 1 du sous-ensemble de panneau d'habillage de porte arrière.

7. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE AVEC JOINT DE VENTILATION DE PORTE ARRIERE N° 2

(a) Libérer les 5 griffes pour déposer le bourrelet intérieur de vitre de porte arrière n° 2 avec le joint de ventilation de porte arrière n° 2.

8. DEPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 2

(a) Déposer le joint de ventilation de porte arrière n° 2 de porte arrière du bourrelet intérieur de vitre de porte arrière.

Déposer dans ce sens

9. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE ARRIERE

(a) Libérer les 2 griffes pour déposer le sous-ensemble de poignée intérieure de porte arrière.

10. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

Cliquer ici

11. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

(a) Libérer les 2 griffes pour déposer le garnissage d'encadrement de porte arrière.

12. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

(a) Déposer le cache d'orifice de visite de porte arrière.

CONSEIL:

Eliminer les résidus de ruban adhésif en butyle du panneau de porte arrière.

13. DEPOSER LA PROTECTION DE PANNEAU DE PORTE ARRIERE

(a) Déposer la protection de panneau de porte arrière.

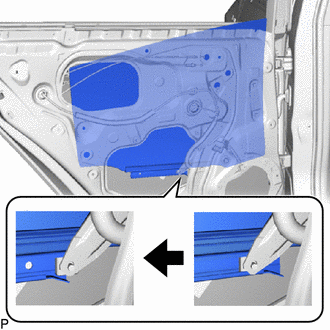

14. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

(a) Déposer le cache d'orifice de visite de porte arrière n° 2.

15. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Déposer le coulisseau de vitre de porte arrière.

16. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE ARRIERE

(a) Déposer les 3 boulons et l'ensemble de tirant de porte arrière.

17. DEPOSER LE BOURRELET DE PORTE ARRIERE

(a) A l'aide d'un extracteur d'agrafes, libérer les 25 agrafes et déposer le bourrelet de porte arrière.

*a

Ruban adhésif double face

18. DEPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE

(a) Déposer la vis, les 2 boulons et le sous-ensemble de barre de séparation de vitre de porte arrière.

Vis

Boulon

19. DEPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE

(a) Déposer la vitre de custode de porte arrière avec le bourrelet de vitre de custode de porte arrière, comme indiqué sur le schéma.

Déposer dans ce sens

(b) Déposer la vitre de custode de porte arrière du bourrelet de vitre de custode de porte arrière.

20. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

(a) Séparer le sous-ensemble de vitre de porte arrière de l'ensemble de lève-vitre de porte arrière comme indiqué sur le schéma.

REMARQUE:

Après la dépose du sous-ensemble de vitre de porte arrière, veiller à ne pas le laisser tomber.

(b) Déposer le sous-ensemble de vitre de porte arrière.

REMARQUE:

Ne pas endommager le sous-ensemble de vitre de porte arrière.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

21. DEPOSER LE SOUS-ENSEMBLE DE CANAL DE VITRE DE PORTE ARRIERE

(a) A l'aide d'un tournevis, déposer le sous-ensemble de canal de vitre de porte arrière.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

*a

Ruban adhésif de protection

22. DEPOSER LA GARNITURE DE COULISSEAU DE VITRE DE PORTE ARRIERE

(a) Déposer la garniture de coulisseau de vitre de porte arrière du sous-ensemble de vitre de porte arrière.

23. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE ARRIERE

(a) Débrancher le connecteur.

(b) Desserrer le boulon provisoire.

REMARQUE:

Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte arrière risque de tomber et de provoquer des dégâts.

*a

Boulon provisoire

(c) Déposer les 3 boulons et l'ensemble de lève-vitre de porte arrière.

(d) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte arrière.

24. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Cliquer ici

25. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 2 griffes et déplacer le levier, comme indiqué dans le schéma.

(b) Déposer l'ensemble de poignée extérieure de porte arrière comme indiqué sur le schéma.

Déposer dans ce sens

26. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) A l'aide d'une clé à douille T30 "TORX", desserrer la vis.

CONSEIL:

Il est impossible de déposer la vis car elle est intégrée dans le sous-ensemble d'armature de poignée extérieure de porte arrière.

(b) Libérer la griffe pour enlever le cache de poignée extérieure de porte arrière.

27. DEPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer les 3 griffes pour enlever la plaquette avant de poignée extérieure de porte arrière.

28. DEPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) Libérer la griffe et les 3 guides pour déposer la plaquette arrière de poignée extérieure de porte arrière.

29. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE ARRIERE

(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis.

*A

Intérieur(e)

*B

Extérieur(e)

(b) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte arrière pour libérer la griffe, puis le déposer.

30. DEPOSER L'ASSISE DE PANNEAU DE PORTE ARRIERE

(a) Libérer les 2 griffes pour déposer l'assise de panneau de porte arrière.

31. DEPOSER LE JOINT PARE-POUSSIERE DE PORTE ARRIERE

(a) Libérer les 3 griffes pour déposer les 3 joints pare-poussière de porte arrière.

32. DEPOSER LE BOURRELET DE PORTE ARRIERE N° 3

(a) Libérer la griffe et déposer le bourrelet de porte arrière n° 3.

Ruban adhésif double face

33. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE ARRIERE

Cliquer ici

34. DEPOSER LA MOULURE D'ENCADREMENT AVANT DE VITRE DE PORTE ARRIERE

Cliquer ici

35. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE ARRIERE

Cliquer ici

36. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE ARRIERE

Cliquer ici

37. DEPOSER LA BANDE DECORATIVE EXTERIEURE INFERIEURE DE PORTE ARRIERE (avec ruban de masquage)

Cliquer ici

38. DEPOSER LA BANDE DECORATIVE EXTERIEURE DE PORTE ARRIERE (avec ruban de masquage)

Cliquer ici

39. DEPOSER LA BANDE DECORATIVE EXTERIEURE SUPERIEURE DE PORTE ARRIERE (avec ruban de masquage)

Cliquer ici

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE D'ACCOUDOIR ARRIERE *2 BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE AVEC JOINT DE VENTILATION DE PORTE ARRIERE N° 2 *3 CLIP ...
