Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (sans système Toyota Safety Sense P)
(a) Libérer les 2 guides et faire coulisser le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma.
 |
Faire coulisser |

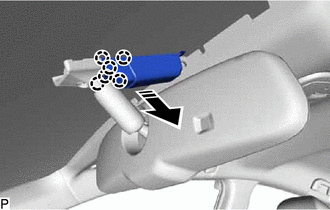

(b) Libérer les 6 griffes pour déposer le cache de support de béquille de rétroviseur intérieur comme indiqué sur le schéma.
|
|
Déposer dans ce sens |
2. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité Toyota P)
| (a) Débrancher le connecteur. |
|
(b) A l'aide d'une clé à douille "TORX" T20, déposer la vis.
(c) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.
|
|
Déposer dans ce sens |
3. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec Toyota Safety Sense P)
Cliquer ici
4. DEPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec Toyota Safety Sense P)
Cliquer ici
5. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité Toyota P)
| (a) Débrancher le connecteur. |
|
(b) Libérer l'attache.
(c) A l'aide d'une clé à douille "TORX" T20, déposer la vis.
(d) Faire coulisser l'ensemble de rétroviseur intérieur comme indiqué sur le schéma pour le déposer.
|
|
Déposer dans ce sens |
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES CONSEIL: Utiliser
le tableau ci-dessous pour déterminer la cause des symptômes du
problème. Si plusieurs zones incriminées sont énumérées, les causes
é ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR
(a) Vérifier le fonctionnement de l'ensemble de rétroviseur intérieur arrière électrochromatique.
*a Ruban ad ...
